Maritime VSAT - технология спутниковой связи, используемая для организации широкополосного канала связи между водным транспортом и берегом через спутники на геостационарных орбитах.

VSAT (Very Small Aperture Terminal) — станция спутниковой связи с малой апертурой (размер, определяющий реально принимаемую мощность сигнала) антенны (менее 3 м в диаметре), работающая на приём и передачу [1].

Системы работающие в Ku-диапазоне имеют размер от 75 см до 1.5 м, как правило. Системы С-диапазона имеют размер до 2,8 м. Скорость передачи данных в пределах от 56 Кб/с до 4 Мб/с. Для работы VSAT используют спутники на геостационарных орбитах, которые передают данные от малых спутниковых станций (терминалов) на Центральную Земную Станцию (HUB), в случае конфигурации типа «звезда» или на другие терминалы, в случае конфигурации «mesh» [2].

Основные потребители технологии морского VSAT:

  • Современный коммерческий флот;
  • Военный флот/Флот гос. учреждений;
  • Коммерческий флот;
  • Рыбодобывающий флот;
  • Маломерный флот;
  • Флот внутренних водных путей.

На январь 2017 года максимальная пропускная способность 4 Мб/с в прямом и 2 Мб/с в обратном каналах, но этот предел может быть расширен, и ограничен возможностями оборудования.

Основная возможность систем морского VSAT — предоставление широкополосного доступа к сети Интернет на судне, передаче данных и телефонии. Возможность организации широкополосного спутникового канала на судне позволяет внедрить ряд сервисов и услуг, ранее недоступных вследствие отсутствия дешёвого канала передачи данных. Такими сервисами могут быть видеоконференцсвязь, дистанционное подключение и управление, мониторинг судовых параметров с берега и другое.

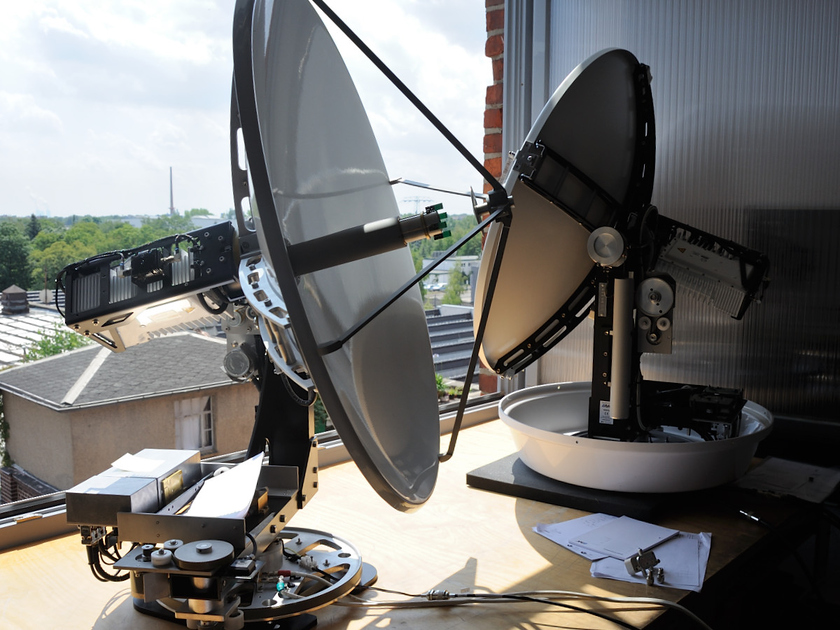

Антенны для морских спутниковых станций, (2015)
Антенны для морских спутниковых станций, (2015)
  • Стандартные средства связи по фиксированным безлимитным тарифам (передача данных, телефония, Интернет, видеоконференцсвязь);
  • дополнительные средства связи для экипажа и пассажиров (Интернет, телефония, VoIP, GSM, спутниковое ТВ);
  • интеграция с бортовыми навигационными системами (INB, ECDIS, VDR, Гидрометеорологическая Система и т. п.);
  • электронное декларирование (электронная цифровая подпись, электронный промысловый журнал);
  • телеметрия и видеонаблюдение за судовыми процессами (навигационный комплекс, машинное отделение, грузовая система);
  • онлайн-консультация и дистанционное управление (техническая и информационная поддержка, телемедицина);
  • единая информационная среда между судоходной компанией, береговыми службами и судами флота;
  • защищённая корпоративная сеть;
  • дистанционное обучение экипажа;
  • возможность организации резервных каналов связи на судне.

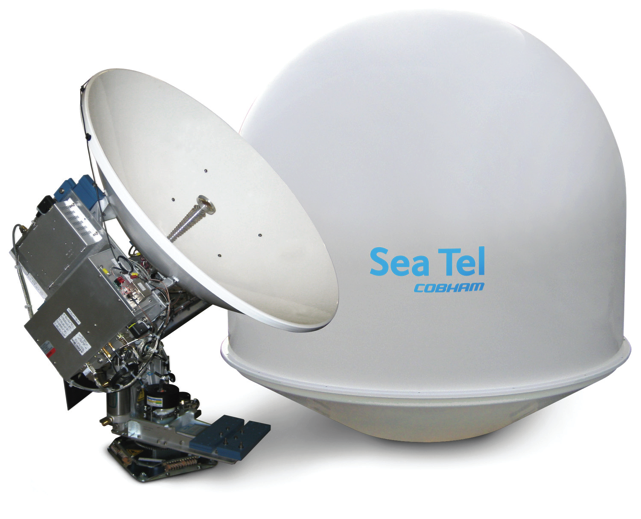

Антенны для морских спутниковых станций, (2015)
Антенны для морских спутниковых станций, (2015)


Состав VSAT

VSAT состоит из двух основных частей:

  • ODU (OutDoorUnit) — внешний блок - антенна и приёмопередатчик, обычно 1-2 Вт
  • IDU (InDoorUnit) — внутренний блок или спутниковый модем.

Блок наружной установки (ODU) — внешний блок, устанавливаемый в фокусе антенны, который передает концентратору и получает от него через спутник модулированные радиосигналы. В состав ODU входят полупроводниковый усилитель (SSPB, BUC), понижающий преобразователь малошумящего блока (LNB) и поляризационный селектор (OMT). BUC и LNB подключены к отдельным портам OMT. Такая конфигурация обеспечивает приём сигнала с поляризацией определенного типа и передачу сигнала с поляризацией другого типа, обычно ортогонального. Межблочный кабель имеет разъемы F-типа. Заводские антенны VSAT комплектуются облучателем и ОМТ.

Внутренний блок (IDU) - настольный прибор(спутниковый модем), преобразующий информацию между аналоговыми коммуникациями на спутнике и местными устройствами, такими как телефоны, компьютерные сети, ПК, ТВ и т.д. Вдобавок к основным программам преобразования IDU могут содержать дополнительные функции, как безопасность, ускорение сети и другие свойства.
