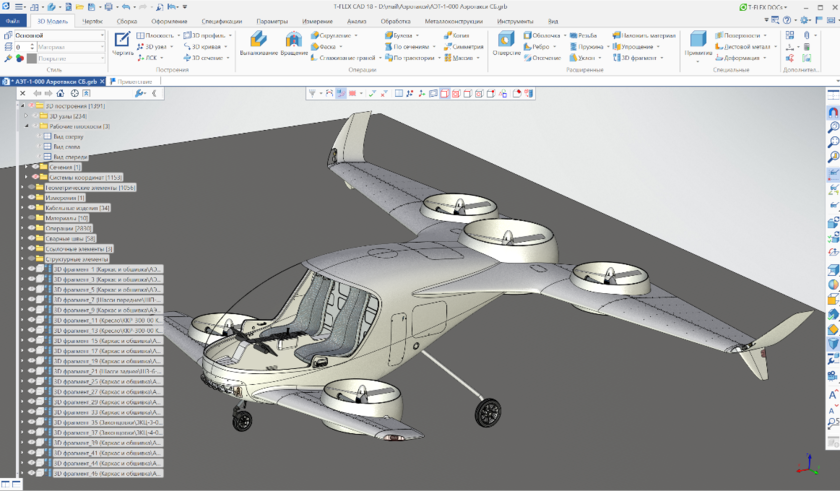

T-FLEX CAD

Продукт
Название базовой системы (платформы): T-FLEX PLM+
Разработчики: Top Systems (Топ Системы)
Дата последнего релиза: 2023/10/24
Технологии: PDM - Управление данными об изделии,  PLM - Управление жизненным циклом изделия,  САПР

Содержание

Основные статьи:

Программный комплекс T-FLEX CAD/CAM/CAE/CAPP/PDM, разрабатываемый и распространяемый компанией «Топ Системы», обеспечивает информационную поддержку и сопровождение всего жизненного цикла изделия от заказа на разработку до испытаний и передачи в эксплуатацию. Внедрение и полномасштабное использование комплекса T-FLEX позволяет существенно сократить сроки разработки и себестоимость нового изделия, повысить качество изготовления и общую эффективность использования технических, коммерческих и организационных ресурсов предприятий. Компания «Топ Системы» обеспечивает полный набор консалтинговых услуг по автоматизации промышленных предприятий, от первоначального анализа процессов и обучения сотрудников до комплексного внедрения в масштабах предприятия.

2023

Демонстрация Linux-версии системы T-FLEX CAD

24 октября 2023 года компания «Топ Системы» продемонстрировала Linux‑версию T‑FLEX CAD T-FLEX PLM.

Как сообщалось, версия T-FLEX CAD собрана непосредственно под ОС Linux и не использует никаких дополнительных библиотек (Wine или аналогов). Она позволяет выполнять базовые функции: открытие документа, пересчёт параметрической модели, визуализация чертежей и 3D моделей.

Сессия (45 000 компонентов) с загруженным электронным макетом космического аппарата
«
Несмотря на некоторые технические сложности во время подготовки Linux-версии системы T-FLEX CAD разработчики компании «Топ Системы» освоили технологию адаптации такого сложного продукта под другую целевую платформу. И решение задачи разработки полноценной версии CAD-системы для отечественных ОС является вопросом времени и концентрации усилий.

отметил Сергей Козлов, директор по разработке компании «Топ Системы»
»

Для реализации тестовой версии T-FLEX CAD под Linux разработчикам потребовалось переработать большой объём кода, чтобы сделать его независимым от используемой платформы.Банковская цифровизация: ускоренное импортозамещение и переход на инновации. Обзор и рейтинг TAdviser 13.1 т

На октябрь 2023 года T-FLEX CAD для Windows может использоваться и под Linux, но для этого требуется установка Wine - специализированного дополнительного программного обеспечения, что вносит определенные сложности и ограничения.

В будущем T-FLEX CAD будет реализован как кроссплатформенная система, что позволит ей полноценно работать, как в Windows, так и в Linux, без использования каких-либо дополнительных инструментов. Представленный результат является основой такого программного продукта. Его дальнейшее развитие заключается в последующем переводе программного кода системы T-FLEX CAD для кроссплатформенной поддержки, включая различные элементы пользовательского интерфейса команд и окон, прикладную функциональность.

Сессия (62 000 компонентов) с загруженным электронным макетом бизнес-джета

В 2022 году была продемонстрирована кроссплатформенная версия T-FLEX DOCs для ОС Linux, которая вошла в состав программного продукта T-FLEX DOCs, получившего сертификат ФСТЭК. В 2023 году были продемонстрированы значительные доработки кроссплатформенной T-FLEX DOCs, которые приближают ее функциональность к возможностям основной версии T-FLEX DOCs под Windows, работающей на Linux с применением библиотеки Wine.

Демонстрация всех продуктов выполнялась на одной из российских OC на базе Linux.

«
Продемонстрированная возможность работы нашего инженерного ПО T- FLEX CAD на отечественной ОС на базе Linux дает нам уверенность полагать, что достижение полного технологического суверенитета в области ПО для промышленного проектирования реально.

прокомментировал Сергей Кураксин, генеральный директор компании «Топ Системы»
»

Разработка модуля для интеграции CAE Fidesys с комплексом программ T-Flex CAD/PDM

Группа «Борлас» сообщила 30 августа 2023 года о разработке модуля для интеграции CAE Fidesys с комплексом программ T-FLEX CAD / PDM. Модуль позволяет расширить функциональность трех пакетов: CAE Fidesys, T-FLEX CAD и клиент T-FLEX DOCs. Его основная задача – обеспечить взаимосвязь в инфраструктуре предприятия между основными блоками сквозного процесса проектирования изделий и блоками совместной работы конструкторских и расчетных подразделений. Подробнее здесь.

2022

T-FLEX CAD 17.0.80.0

3 ноября 2022 года компания «Топ Системы» объявила о выпуске обновления T-FLEX CAD 17.0.80.0.

По информации компании, в сборке T-FLEX CAD 17.0.80.0 были оптимизированы стабильность работы и производительность системы, а также реализованы замечания и предложения пользователей. Ниже описаны самые существенные изменения системы.

2D проекции – обновление команды

Местный разрез Обновлена команда Местный разрез, отдельная от команды Проекция. Доступно 2 режима создания местного разреза: в контексте текущей проекции и аппликация – классический режим создания, строящий проекцию поверх родительской проекции. Создаваемый в контексте проекции местный разрез попадает в дерево модели. Так же в режим редактирования разрывов проекций и чертёжных видов добавлена опция автоменю Выбрать элементы для исключения из контура разрыва. А при создании проекции типа Произвольный вид точка взгляда по умолчанию устанавливается в соответствии с текущим положением активной камеры в 3D окне.

Чертёж

В команде Оси в режиме Создать ось двух линий теперь можно создавать оси между дугами концентрических окружностей.

Коллективная работа под управлением T-FLEX DOCs

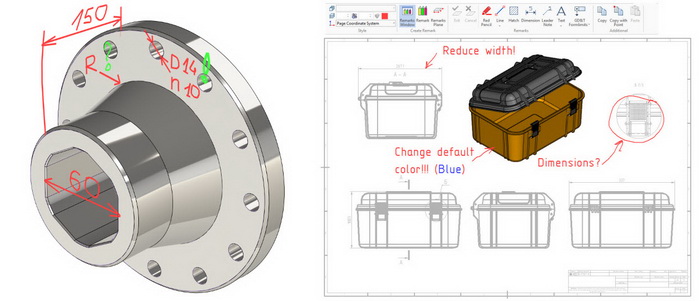

В окне Замечания в контекстных меню замечаний, сохранённых в DOCs, теперь доступно управление статусами. Материал, назначенный объекту ЭСИ в DOCs, применяется по умолчанию при создании тел в файле объекта.

3D моделирование, 3D сборки

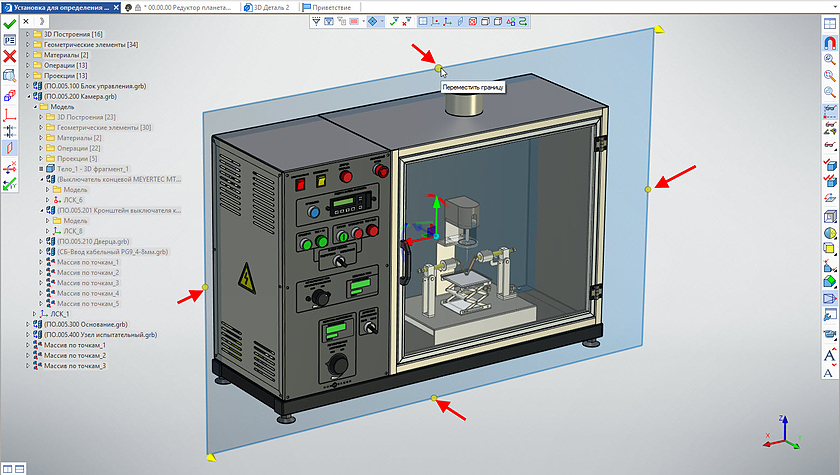

Для сечения по плоскости добавлена возможность изменять размеры секущей плоскости.

3D моделирование, 3D сборки

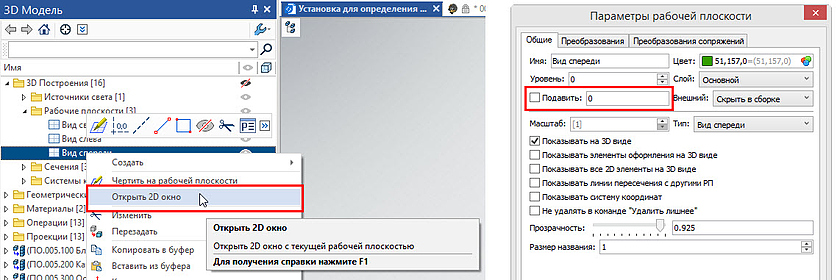

В контекстное меню рабочей плоскости добавлена команда Открыть 2D окно. С её помощью можно открыть страницу выбранной рабочей плоскости в 2D окне. А в диалог параметров рабочей плоскости добавлен параметр Подавить.

Параметр Подавить

В контекстное меню сопряжённых элементов добавлена команда Сохранить преобразования сопряжений. Сохранение происходит так же, как при удалении сопряжения со включенной опцией Сохранять положение сопряжённых элементов. Если положение объекта определяется несохранённым преобразованием сопряжений, то это теперь указано в диалоге параметров объекта на вкладке Преобразования сопряжений.

Команды контекстного меню тел и формирующих их операций, касающиеся работы с сопряжениями, вынесены в отдельную группу – Сопряжения.

Состав изделия

В тип состава изделия Таблица сгибов для листового металла добавлены колонки КНС и Толщина.

Измерения и анализ геометрии

При измерении отношений между прямой и плоскостью, помимо отображавшегося ранее нормального угла, т.е. угла между прямой и нормалью к плоскости, теперь отображается ещё и проекционный угол, отличающийся от нормального на 90 градусов. В команду Проверка контуров добавлен и установлен по умолчанию флаг Не учитывать вспомогательные линии. В команде Контроль отклонений добавлена вкладка со сводной информацией о результатах анализа.

Экспорт/импорт

Добавлена поддержка импорта форматов Creo 9, Inventor 2023, NX 2206.

Пользовательский интерфейс

Обновлена команда Развернуть по нормали к выбранному элементу. В область закладок страниц добавлены кнопки для быстрого перехода к первой и последней странице.

Пользовательский интерфейс

В контекстные меню закладок документа, библиотечных элементов в окне Меню Документов и элементов в окне Структура сборки в режиме Группировка по ссылкам добавлена команда Копировать полный путь к файлу. На вкладку Лента диалога настройки инструментальных панелей добавлены поля для поиска команд по названию.

В окне 3D Модель теперь можно отобразить колонку Слой.

Параметризация

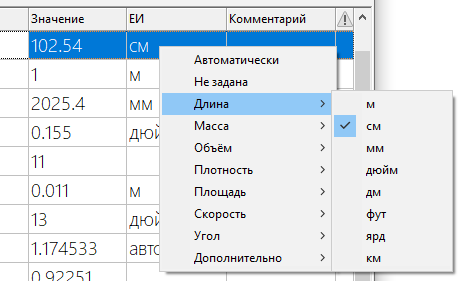

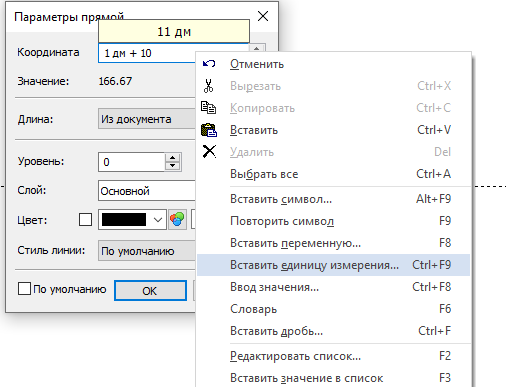

Добавлена функция tounit( , ), позволяющая преобразовать единицы измерения переменной.

T-FLEX Зубчатые передачи

  • Червячные передачи. Добавлен расчёт отклонений по ГОСТ 3675-81.
  • Цилиндрические передачи. Оптимизирована скорость генерации моделей и изменено позиционирование моделей во фрагментах за счёт изменения прототипов. При редактировании передач, созданных в предыдущих версиях приложения, будет предложено обновить передачу в соответствии с обновленными прототипами. Обновление передачи может привести к потере доработок.

T-FLEX Динамика

В тип нагрузки Вращение добавлена возможность задавать угловую скорость с помощью графика.

T-FLEX Электротехника

  • Кабельные изделия. Добавлена команда для создания Сращиваний в жгутах.
  • Работа с покупными изделиями. Добавлена возможность хранения данных о покупных изделиях в Редакторе изделий.
  • Работа с 2D фрагментами. В стандартную команду T-FLEX CAD Полный пересчёт добавлена опция Электрические компоненты. Опция предназначена для обновления электрических компонентов в текущем документе после внесения изменений в документы компонентов.
  • Клеммники. В список клемм добавлена кнопка Нумерация по порядку, автоматически присваивающая ПО.
  • Вставить схему. Добавлена возможность восстановить 3D-представления кабельных изделий в целевом документе с помощью команды Связи после импорта схемы.
  • Линии связи. Если одновременно открыто несколько страниц, то при наведении курсора на ЛС с разрывом на разных страницах она теперь подсвечивается на всех страницах.
  • Линии связи. При наведении курсора на ЛС теперь подсвечиваются связанные с ней обозначения и наоборот.
  • Линии связи. При перетаскивании существующего на ЛС текста вдоль ЛС за маркер привязки вне режима редактирования содержимого ориентация текста теперь автоматически меняется в зависимости от направления линии.
  • Линии связи. При перетаскивании существующего на ЛС текста за манипулятор перемещения в режиме редактирования содержимого маркер привязки текста теперь перемещается вдоль ЛС вслед за самим текстом.
  • Линии связи. В контекстное меню маркера привязки текста на ЛС добавлена команда Копировать текст в буфер, а в контекстное меню ЛС – Вставить текст из буфера.
  • Линии связи. Для обозначений на линиях связи добавлена возможность менять положение текста относительно точки привязки с помощью стандартных опций автоменю.
  • Линии связи. Раздел Обозначения на линиях связи в Параметрах схемы вместо старых общих параметров Выравнивание и Смещение теперь содержит отдельные параметры выравнивания и смещения для ПО и текстов и для имён входов ЛС в ГЛС.
  • Линии связи. В разделе Обозначения разрывов ЛС/ГЛС в Параметрах схемы добавлена опция <Адрес> в строку для Схемы нумерации меток разрывов, позволяющая записывать адреса точек разрывов в одну строчку.
  • Линии связи. В разделе Обозначения разрывов ЛС/ГЛС в Параметрах схемы добавлена опция Поворачивать метки на вертикальных ЛС, позволяющая обозначать разрывы на вертикальных линиях связи горизонтальным текстом.
  • Изменение видимости обозначений в Параметрах схемы больше не влияет на обозначения, видимость которых задана вручную.
  • Кабельные изделия. В ленту добавлена команда Связи. Функционал команды, вызываемой из ленты, отличается от функционала команды, вызываемой из контекстного меню ЛС, тем что при вызове из ленты доступны все соединения, имеющиеся в текущем документе.
  • Изделие в 3D. Команда теперь позволяет выбирать шины на схеме.

T-FLEX CAD 17.0.74.0

Компания «Топ Системы», разработчик программного комплекса T-FLEX PLM, 16 июня 2022 года объявила о выпуске обновления САПР T-FLEX CAD 17 и приложений. В сборке T-FLEX CAD 17.0.74.0 были улучшены стабильность работы и производительность системы, а также реализованы замечания и предложения пользователей.

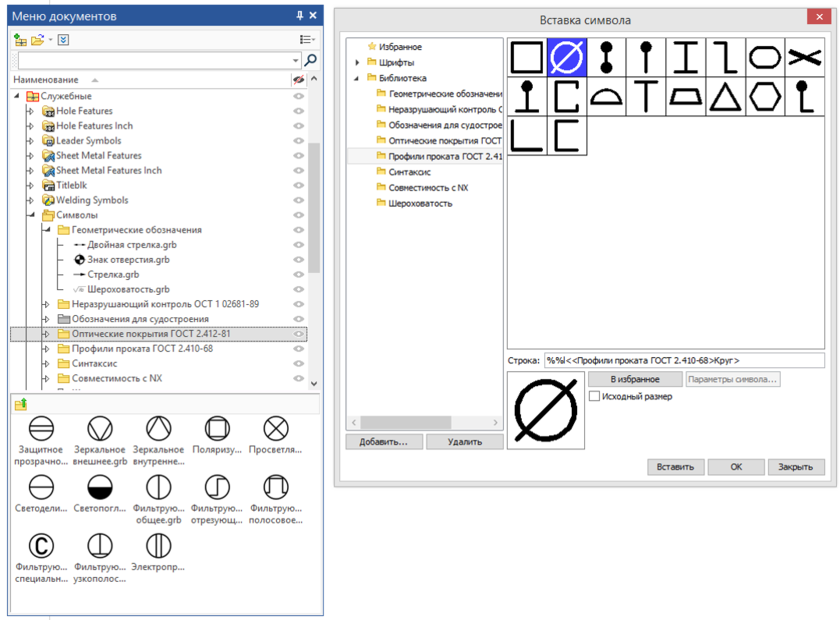

Обновлён диалог вставки символов:

  • Добавлена возможность выбора из каталога;
  • Добавлен интерфейс по наполнению;
  • Добавлена возможность подключать пользовательские символы;
  • Добавлена библиотека с символами;
  • Символы можно добавлять в избранное.

Базы данных: используемые базы данных T-FLEX CAD: Резьбы, Разделы спецификации, Сварные швы, Допуски размеров, Словарь формата .accdb переведены в формат .xml. Если ранее были созданы пользовательские базы в формате .accdb, то при первом запуске обновлённой версии T-FLEX CAD будет выполняться их автоматическая конвертация в формат .xml.

Проверка контуров: в команде Проверка контуров добавлена возможность выбора проверяемых линий. После запуска команды линии добавляются в список при выделении рамкой или с помощью выбора. Если в момент запуска команды уже выбраны линии изображения, то они автоматически добавляются в список проверяемых линий. При запуске проверки без выбора линий проверяются все доступные контуры.

Коллективная работа под управлением T-FLEX DOCs: при открытии исполнения в T-FLEX CAD в окне состава изделия автоматически отображается соответствующий тип состава, а параметр Исполнение не перезаписывается для составов других исполнений. При открытии в T-FLEX CAD исполнения, созданного в T-FLEX DOCs, в файле T-FLEX CAD автоматически создаются соответствующие конфигурация и состав изделия. Добавлена возможность выбора объектов из T-FLEX DOCs при замене ссылок в окне Структура сборки.

3D моделирование: в команду листового металла Преобразование тела в основные параметры добавлен флаг Оставлять только результирующее тело. Флаг появляется после установки флага Оставлять исходное тело. Когда оба флага установлены, на проекции развёртки не отображается исходное тело.

Экспорт/импорт: добавлена поддержка импорта форматов JT 10.6, Revit 2022, CATIA V5_6R2022.

При импорте файлов CATIA, SolidWorks, Creo - Pro/E, I-DEAS, JT, NX – Unigraphics, PRC, Solid Edge, STEP оптимизирован и улучшен процесс импорта 3D элементов оформления – размеры, шероховатости, допуски, обозначения, символы и пр.. Добавлены флаг Распознавать объекты аннотаций и выпадающий список для выбора шрифта импортируемых аннотаций в диалоге параметров импорта.

Более подробно о возможностях обновления T-FLEX CAD 17.0.74.0 можно узнать в документе текущих изменений и обновленных возможностей системы. Ниже описаны основные изменения приложений:

T-FLEX Зубчатые передачи: добавлен обновленный тип зубчатых передач – червячные передачи.

T-FLEX Электротехника:

  • Точки подключения. Добавлены ограничения допустимых параметров присоединяемых КИ и учет этих ограничений при анализе схемы.
  • Кабельные изделия. Обновлена команда создания Сборочного чертежа КИ.
  • Кабельные изделия. Добавлена команда создания Оболочек КИ, учёт созданных оболочек в спецификациях и анализе КИ, а также примеры оболочек на вкладке Элементы КИ редактора изделий.
  • Линии связи. Добавлено обозначение разрыва ЛС в виде закрашенной стрелки.
  • Линии связи. ЛС, подходящие со стороны противоположной ТП, теперь не накладываются на УГО изделия.
  • Линии связи. Теперь можно добавлять к разрыву имеющиеся свободные концы других ЛС.
  • Линии связи. Максимальное количество разрывов увеличено до 10 000.
  • Линии связи. Добавлена очистка фона под текстом при выравнивании обозначений по середине ЛС.
  • Линии связи. Добавлена возможность автоматического присвоения общего ПО для КИ, входящих в одно соединение (Параметры схемы > Обозначения на линиях связи > Общее ПО КИ в одном соединении).
  • Точки подключения. В контекстное меню выбранных точек в 2D окне добавлена команда, позволяющая Назначить прототип из Редактора изделий .
  • Библиотеки. В библиотеку Элементы электрических схем добавлены примеры аппарата и контакторов. Папка с контакторами добавлена в конфигурацию библиотек Контакторы.
  • Библиотеки. В библиотеку Элементы электрических схем добавлена клемма 4-х проводная.
  • Библиотеки. В библиотеку Электрические компоненты добавлена модель аппарата с коннекторами ТП.

T-FLEX CAD 17.0.71.0

29 апреля 2022 года компания Top Systems выпустила обновление T-FLEX CAD 17.0.71.0.

По информации компании, в сборке T-FLEX CAD 17.0.71.0 были оптимизированы стабильность работы и производительность системы, а также реализованы замечания и предложения пользователей.

Ниже описаны самые значимые обновления:

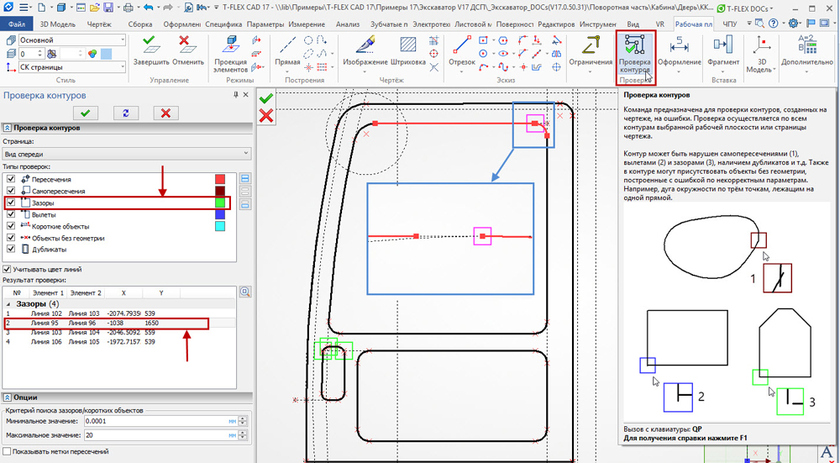

Обновленная функциональность - проверка контуров

Проверка контуров

Добавлена возможность выполнения проверки контуров на замкнутость, разрывы, пересечения, самопересечения и др. Команда поможет при моделировании контуров различной сложности для выявления ошибок на первичной стадии проектирования с последующим созданием корректной опорной геометрии для операций 3D моделирования. Кроме того, команда может быть полезной при подготовке траекторий для станков с ЧПУ.

2D проекции

  • В обновлённой версии оптимизировано отображение резьбовых соединений на 2D проекциях c разрезами. Кроме того, изменено управление минимальной высотой профиля резьбы в параметрах проекции.
  • Обновлён диалог разрушения проекций – появилась возможность выбирать разные алгоритмы разрушения.
  • Продолжается общее обновление механизма создания 2D проекций – оптимизирована работа по нанесению размеров и других элементов оформления, осевых линий на проекции с разрывами, изменена работа с выносными видами, добавлена возможность измерения габаритного прямоугольника проекций.

2D проекции

Инверсия видимых объектов

  • В управление видимостью объектов в 3D сцене добавлена команда инверсии, позволяющая скрывать видимые и показывать скрытые объекты.
  • Команда вызывается из контекстного меню и с клавиатуры.

Коллективная работа под управлением T-FLEX DOCs

  • Реализовано автоматическое обновление структуры изделия при сохранении документов из T-FLEX DOCs.
  • Реализована синхронизация документа с T-FLEX DOCs при полном пересчёте.
  • Добавлен параметр документа "Вхождение в структуру изделия сборки".

3D моделирование

  • В операцию листового металла Преобразование тела в лист добавлена возможность управлять радиусом ребра в диалоге параметров.
  • В операцию Фланец добавлена возможность создавать сгиб в положениях "По внешнему касанию", "По внутреннему касанию":
  • В команду ЛСК (локальная система координат) добавлена возможность создавать коннекторы по образцу

Экспорт/импорт

  • Добавлена поддержка импорта и прямого чтения форматов САПР NX 2007 (2021 Dev.), SolidWorks 2022, Solid Edge 2022.
  • GLTF формат добавлен в список экспорта сценариев разборки – появилась возможность просматривать сценарии анимации в web-браузере.

Материалы

Назначение и поиск материалов в параметрах тел теперь выполняются динамически – система предлагает при вводе части названия варианты материалов из библиотеки.

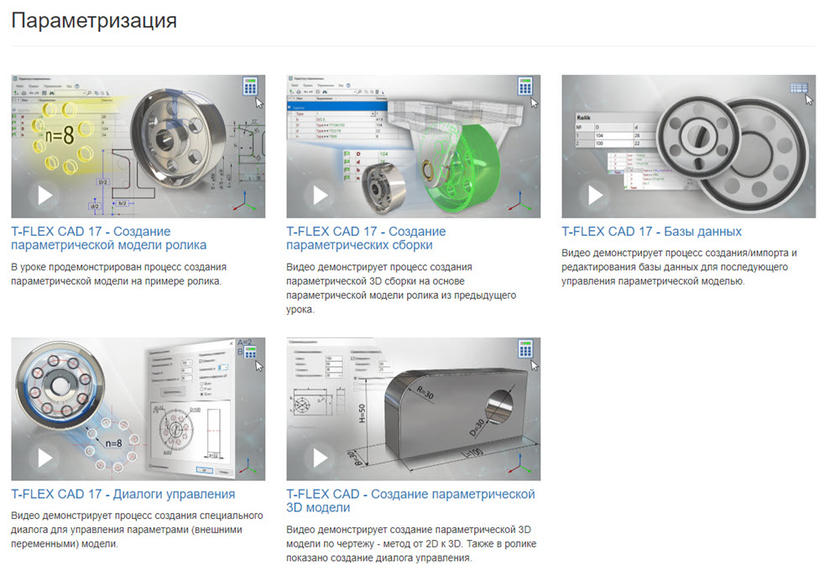

Учебное пособие online

В учебном пособии появился раздел "Параметризация". С помощью уроков из этого раздела можно научиться создавать параметрические 3D модели и сборки, использовать базы данных и настраивать диалоги управления.

Учебное пособие online

Ниже описаны основные изменения приложений:

T-FLEX Анализ

  • Тепловой контакт. Добавлены единицы измерения Градус Цельсия секунда на калорию (°С·с/кал).
  • Линейная динамическая задача. Конвертер документов доработан так, что теперь после конвертации старых файлов, содержащих задачи данного типа, становится доступным актуальный вид диалога Параметров расчёта с возможностью настройки Свойств расчёта частот.
  • Дистанционная масса. В модальном диалоге параметров для данного типа нагрузки в динамических задачах теперь доступны
  • Моменты инерции, ранее задававшиеся только в служебном окне Параметры.

T-FLEX Динамика

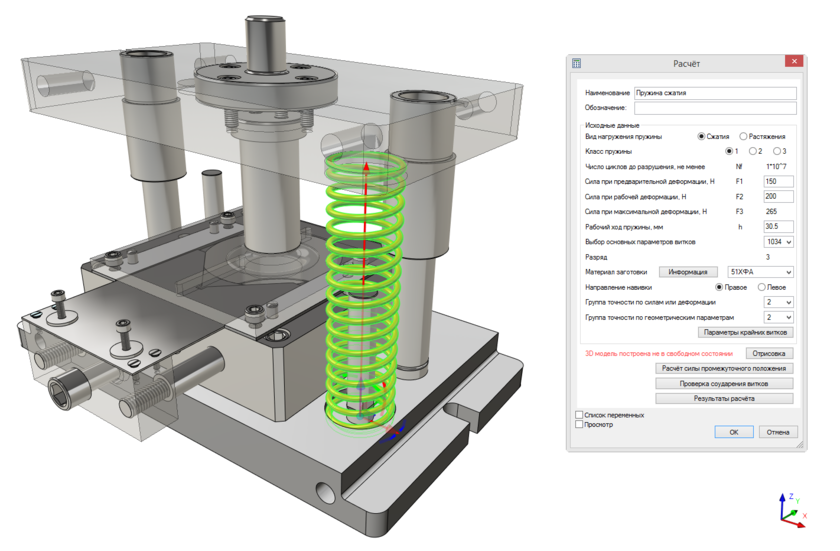

На вкладку Опции окна параметров команды Пружина добавлен флаг Продолжить создание с заданными параметрами.

T-FLEX Зубчатые передачи

Добавлены уроки по работе с модулем Зубчатые передачи – создание цилиндрического и конического зацеплений.

T-FLEX Электротехника

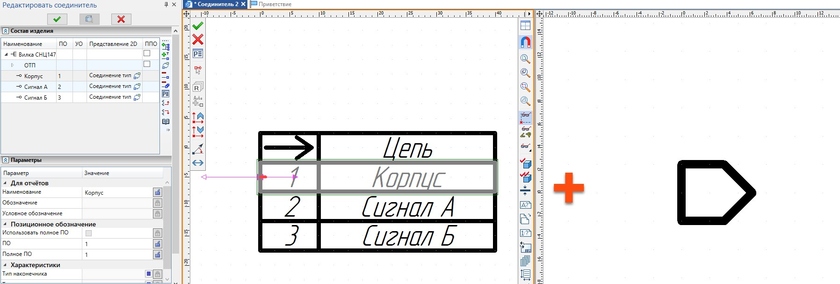

  • Добавлена команда Создать коннектор, позволяющая быстро создать коннектор для точки подключения, указав два узла.
  • Аппараты. В состав аппарата теперь можно включать контакторы.
  • Аппараты. Добавлена защита от случайной потери состава создаваемого контекстного аппарата при вызове другой команды.
  • Точка подключения. Добавлена автоматическая инкрементация Значения коннектора.
  • Параметры схемы. Добавлена возможность настроить Порядок назначения ПО (вправо потом вниз, вниз потом вправо, вправо потом вверх, вверх потом вправо).
  • Параметры схемы. Добавлена опция Только лист для схемы нумерации меток разрывов линий связи.
  • Отчёты. В шаблоны спецификации и перечня элементов добавлен атрибут использовать дефис как разделитель диапазонов ПО. Таким образом, теперь можно выбирать, дефис или многоточие будет использоваться в качестве разделителя.
  • Отчёты. Добавлена возможность выводить короткое имя кабельных изделий в таблице соединений. Для этого необходимо в параметрах состава изделия установить атрибут Использовать «Короткое имя для отчёта» для КИ в свойствах источника данных.
  • Кабельные изделия. При редактировании кабельных изделий теперь в 3D-сцене подсвечивается весь маршрут прохождения выбранного проводника в жгуте.
  • Клеммники теперь можно отобразить «в стиле соединителей»: в виде таблицы с шапкой и настраиваемыми колонками.
  • Клеммники. Добавлена возможность назначать прототип сразу в несколько клемм.
  • Оптимизировано выполнение некоторых операций.

T-FLEX Раскрой

В диалог Параметры передачи схемы раскроя добавлена опция Преобразовать сплайны в полилинии.

Совместимость T-FLEX CAD 17 с ОС Astra Linux Common Edtion

5 марта 2022 года стало известно о том, что компания ООО «РусБИТех-Астра» и компания ЗАО «Топ Системы» подтвердили работоспособность и корректность совместного функционирования операционной системы «Astra Linux Common Edtion» и коммерческой версии программного обеспечения T‑FLEX CAD версии 17 в среде Wine. Подробнее здесь.

2021

T-FLEX CAD 17.0.55.0

14 октября 2021 года компания «Топ Системы» сообщила о выпуске обновления T-FLEX CAD 17.0.55.0 и приложений – 2D проекции, поверхности, работа с большими 3D профилями, стабильность и производительность.

По информации компании, продолжается модернизация механизма создания 2D проекций – оптимизирована работа по нанесению размеров и других элементов оформления на проекции с разрывом и на обрезанные виды, добавлена возможность создавать разные типы проекций из ленты, оптимизирована работа команды Местный разрез и др.

Различные режимы создания проекций - местный разрез, стандартные виды, произвольный вид - теперь доступны непосредственно из ленты. Местный разрез стало возможным создавать по контуру, заданному сплайном, что позволяет обойтись без предварительно созданной штриховки. Вызов местного разреза для выбранной проекции также стал доступен через контекстное меню. Диалог создания набора стандартных проекций сделан более наглядным. Добавлена возможность изменять параметры сразу нескольких проекций.

В параметры команды добавлен флаг Динамический просмотр, который позволяет управлять превью в зависимости от сложности проецируемого вида. Кроме того, появилась возможность устанавливать параметры для нескольких проекций одновременно.

В контекстное меню элементов активной проекции (линии, размеры и пр.) и чертежного вида добавлена группа Разрывы и контур обрезки, содержащая опции для управления обрезкой и видимостью элемента, а также исключения его из расчета габаритов линии разрыва.

На вкладку Управление диалога Установки системы добавлена опция Выход из контекста проекционного вида по Escape. По умолчанию данная опция выключена.

T-FLEX CAD 17.0.55.0

В Параметры документа добавлена опция Расширение границ проекции для управления расстоянием между линиями проекции и её границами.

Начиная с версии 17.0.55.0 поддерживается совместимый режим создания проекций – проекции создаются и позволяют работать аналогично с предыдущим версиям системы. При создании проекции типа Сечение на основе 3D сечения список проецируемых элементов теперь автоматически берётся из параметров 3D сечения.

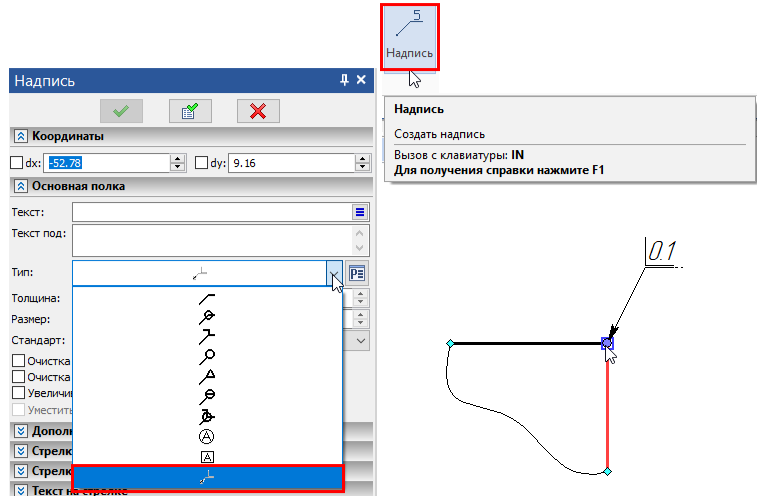

В команду Надпись в набор доступных знаков на стрелке добавлен знак соединений, получаемых сшиванием.

Для 3D моделирования в автоменю операции По сечениям добавлена опция Автопоиск контуров, позволяющая автоматизировать выбор набора элементов для заданного сечения. В операцию Продолжение по закону добавлена возможность задавать высоту и угол создаваемой поверхности графиком в зависимости от длины направляющей кривой). В команду Кривая смещения к плоскому 3D пути добавлена возможность обрезки результата по двум точкам. Оптимизирована производительность – скорость создания, пересчёта и пр. - при создании больших 3D Профилей, уменьшен размер файла документа, содержащего такие 3D Профили. Добавлены типы рабочих плоскостей, создаваемых На основе системы координат: YX, ZX, ZY.

В Составе изделия добавлен тип состава изделия – Таблица трубопроводов, а также поддержка единиц измерения в составных колонках.

В Материалах в диалог команды Параметры по умолчанию добавлено поле Выражения для задания материала по умолчанию с помощью переменных. При задании материала через переменные добавлена возможность указания библиотеки, в которой находится нужный материал. Для этого в значение переменной перед названием материала надо добавлять название библиотеки в угловых скобках: "материал".

Для Коллективной работы под управлением T-FLEX DOCs добавлена возможность отображать в CAD окно Конфигурирование T-FLEX DOCs. При отсутствии активного документа в окне Структура изделия T-FLEX DOCs теперь отображается справочник электронной структуры изделия, что позволяет загружать документы из справочника без открытия окна Электронная структура изделия. Теперь можно выбирать, какой файл открыть при перетаскивании в сцену объекта справочника электронной структуры изделия, у которого более одного файла по связи. При выборе системных файлов\прототипов из T-FLEX DOCs поменялся синтаксис видимой ссылки на хранилище файлов DOCs, теперь в начале ссылки пишется T-FLEX DOCs.

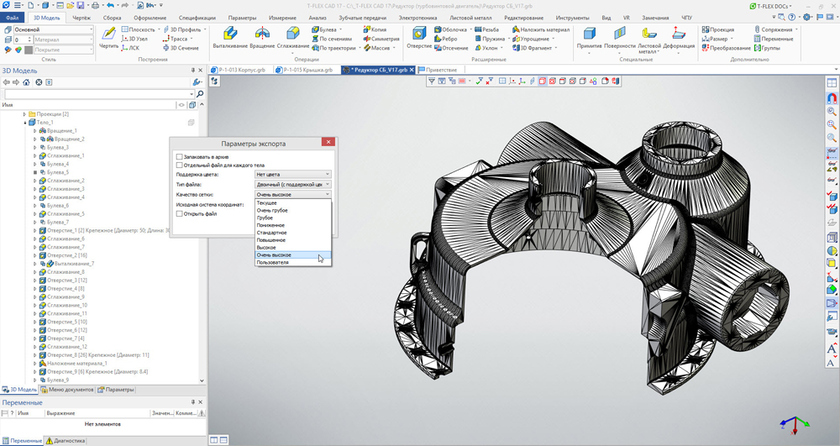

Для диалога параметров экспорта в полигональные сеточные форматы преобразован в немодальный так, что теперь можно осуществлять навигацию по модели при задании параметров экспорта. Добавлена поддержка импорта форматов Компас 20, ACIS 2021.10 и Inventor 2022, а также импорта/экспорта формата Parasolid 34.0.

В пользовательском интерфейсе режимы создания Рабочих поверхностей, 3D узлов, 3D путей и 3D профилей вынесены в качестве отдельных команд в вкладку ленты – Опорная геометрия.

T-FLEX CAD 17.0.55.0

Для T-FLEX Зубчатые передачи добавлена возможность настройки динамических панелей. В Конические передачи добавлен расчёт прочности по ISO 10300.

T-FLEX CAD 17.0.55.0

В T-FLEX Электротехника:

  • Добавлена возможность использования в аппаратах условных графических обозначений изделий любых типов.
  • Добавлен режим выборочной вставки объектов схемы, с автоматическим подбором компонентов, связанных с выбранным, по соединениям родительской схемы.
  • Добавлено разбиение длинных таблиц соединений и т.п. на части, с опцией дублирования шапки таблицы.
  • Добавлен обработчик удаления метки разрыва ЛС: удаление этой метки из состава разрыва или всего разрыва.
  • Добавлено управление скосами отводов ЛС от ГЛС, автоматическое в однозначных ситуациях и интерактивное при наличии равноправных вариантов.
  • Добавлены дополнительные варианты отображения разветвлений ЛС.
  • Добавлено автоматическое скрытие части контура аппарата или ФГ под УГО соединителей.
  • Добавлены обновленные системные параметры в РИ: климатическое исполнение, категория размещения и код цвета (последнее только для КИ, для вывода в отчёты).
  • Генератор отчётов. Таблица соединений. Добавлена возможность исключения вывода ПО ТП клемм.
  • Генератор отчётов. Таблица соединений. Добавлена возможность сортировки по графам "Откуда / Куда".
  • Генератор отчётов. Таблица соединений. Добавлена возможность вывода цвета и кода цвета провода и кабеля.
  • Генератор отчётов. Таблица подключений. Добавлена возможность исключения контактов без присоединений.
  • Генератор отчётов. Перечень элементов. Добавлена возможность вывода КИ.
  • Конструкторская спецификация. Добавлена возможность вывода ПО изделий в графу «Примечания».
  • Добавлена возможность автоматического формирования ПО кабельных изделий без префиксов.
  • Добавлен маркер для отсоединения ЛС от ГЛС.
  • Добавлена опция сохранения/блокирования настроек форматирования элемента при его вставке в схему.
  • Добавлен перенос назначенных КИ при вставке схемы в другой документ.
  • Добавлено автоматическое создание 3D КИ по структурным элементам.

T-FLEX CAD 17.0.45.0

19 июля 2021 года компания «Топ Системы» сообщила о выпуске очередного обновления системы T-FLEX CAD - T-FLEX CAD 17.0.45.0 .

По информации компании, в сборке T-FLEX CAD 17.0.45.0 были оптимизированы стабильность работы и производительность системы, а также реализованы замечания и предложения пользователей.

Продолжается модернизация механизма создания 2D проекций – оптимизирована работа по нанесению размеров и других элементов оформления на проекции с разрывом и на обрезанные виды, добавлена возможность управления видимостью размеров на обрезанных видах, оптимизирована работа выносных видов.

Серьёзной модернизации подверглась операция поверхностного моделирования Заполнение области.

Заполнение области

В качестве контура может быть задано несколько 3D путей (замкнутых), несколько 3D профилей (замкнутых) или набор рёбер (замкнутый). Доступна возможность одновременно выбирать 3D пути/3D профили/рёбра в качестве одного контура.

В модуль листового металла были внесены доработки, связанные с оптимизацией идентификации при построении и пересчёте операций; обновлено управление коэффициентом смещения нейтрального слоя (КНС) в операциях листового металла. В операцию Фланец в варианты отсчёта длины фланца добавлен вариант Касание снаружи. В операцию Подсечка добавлена возможность выбора коэффициента смещения нейтрального слоя (КНС).

В пользовательском интерфейсе в дереве 3D модели оптимизировано отображение параметров резьбовых отверстий и резьб. В команде Измерить реализована возможность измерения между центрами окружностей/дуг окружностей. В операцию По сечениям добавлена возможность обрезать сечения по крайним направляющим и одновременно: сечения и направляющие. В панель Вид для 2D вида добавлена команда Скрыть все системы координат: Обновлено управление материалами для тел; реализовано независимое задание цвета, основного материала и материала покрытия.

В модуль экспорта/импорта добавлена поддержка дополнительных форматов САПР: Creo V8.0, NX 1980.

Модуль экспорта/импорта

При экспорте в STL и другие сеточные форматы доступен предварительный просмотр сетки треугольников, который динамически изменяется в зависимости от плотности сетки.

В окне Параметры документа на вкладке Размеры (для каждой страницы) добавлена возможность отображать линейные размеры в формате с пробелами между разрядами (123 456,78).

При создании проекции теперь можно задавать Тип линий индивидуально для каждого тела. В окне Параметры проекции на вкладке Дополнительные добавлен флаг Скрывать элементы построения. По умолчанию этот флаг снят, т.е. элементы построения теперь отображаются для всех видов, а не только для активного.

Если на панели Вид включена опция Погасить построения (ограничения, отношения, СК, гиперссылки), то при вызове любой команды создания элементов построения отобразится окно, предлагающее отключить данную опцию.

Кроме того, изменения затронули работу с таблицами исполнений, редактором переменных, листовым металлом, экспортом/импортом, эскизом и ограничениями, размерами, текстами, командами и операциями 3D моделирования и др.

Вместе с обновленной сборкой T-FLEX CAD 17 обновлены инсталляции приложений.

T-FLEX Зубчатые передачи

T-FLEX Зубчатые передачи:

  • Добавлен расчёт конической передачи по ГОСТ 19624-74 и ГОСТ 19326-73.
  • Добавлен расчёт конической передачи по DIN 3971.
  • Добавлена возможность создавать привязки для конических передач.

T-FLEX Электротехника:

  • Аппараты. В аппараты теперь можно включать изделия любых типов. Это позволяет создавать наглядные изображения, полностью отражающие их состав и функциональное назначение.
  • Соединители. Доступное разнесенное представление пары соединителей в составе ЭМС.
  • Полное поз. обозначение. Введён механизм учёта конструктивного обозначения (КО) по требованиям ГОСТ 2.710. Пользователь может задать КО каждому изделию и раздельно определить вывод полного ПО на схему и в отчёты.
  • Редактор изделий. Добавлен механизм автоматического заполнения значений параметров из ссылок на имена других параметров, что оптимизирует работу.
  • Редактор изделий. Реализовано групповое добавление контактов в прототип на вкладке Связи.
  • Кабельные изделия. Доработана команда назначения и редактирования кабельных изделий. Теперь в жгут можно добавить сразу нужное число проводов или кабелей выбранной марки, можно заменить материал сразу группы проводников с одновременным выполнением экспресс-анализа изменения сечений проводников, можно менять последовательность проводников в жгуте и автоматически перенумеровывать их и др.
  • Кабельные изделия. Выполняется автоматическое сглаживание геометрии отвода жгута в точках их подвода к трассам.
  • Кабельные изделия. Внедрён алгоритм автоматического определения точки разделки жгута или его отвода вблизи массива точек подключения без необходимости создания вручную вспомогательных объектов типа коннекторов.
  • Кабельные изделия. Выполняется автоматическая обработка наследования значений КИ при разделении группового соединения на два соединения.
  • Отчёты. Созданы шаблоны отчётов, заполняемые только данными, представленными в 3D-сцене. Это позволяет сэкономить время на ручном исключении вспомогательных объектов схемы из этих отчётов.
  • Отчёты. Возможен вывод в перечни элементов (ПЭ) изделий монтажа. К примеру, можно указать входящие в состав соединителя корпус, контакты, муфты и крепеж и автоматически вывести все комплектующие в ПЭ.
  • Внешние схемы.При вставке в документ схемы из внешнего источника появляется окно предварительного просмотра схемы.

T-FLEX ЧПУ:

  • Зонное 3D фрезерование. В Карандашной обработке во вкладку Обрезка траекторий добавлена опция (флаг) С переходами по пов. тел обрезки.
  • Зонное 3D фрезерование. В обработке Карман во вкладку Обрезка траекторий добавлена опция С переходами по пов. тел обрезки.
  • Зонное 5D фрезерование. В режиме Поверхность двойной кривизны без круговой интерполяции во вкладку Обрезка траекторий добавлена опция С переходами по пов. тел обрезки.
  • Зонное 5D фрезерование. Отступ вдоль проходов в режиме Поверхность двойной кривизны работает теперь для всех режимов с выбором 2-3 путей или грани (ранее данный отступ действовал только для опции Карман).
  • Зонное 3D и 5D фрезерование. В режиме Обрезки траекторий с опцией С переходами по пов. тел обрезки добавлена возможность использования тела обрезки, состоящего из нескольких не связанных друг с другом областей

T-FLEX CAD 17.0.37.0

2 июня 2021 года компания «Топ Системы» сообщила о выпуске очередного обновления системы T-FLEX CAD - 17.0.37.0.

В сборке T-FLEX CAD 17.0.37.0 были улучшены стабильность работы и производительность системы, а также реализованы замечания и предложения пользователей.

Как рассказали в компании, продолжает улучшаться механизм создания 2D-проекций – в частности, улучшена работа по нанесению размеров и других элементов оформления на проекции с разрывом – появилась возможность вкл./выкл. декораций разрывов; улучшена работа выносных видов, добавлена функция отображения масштаба над проекциями.

Изменения и нововведения в релизе 17.0.37.0:

  • Добавлена команда 3D-путь по формуле, которая позволяет построить 3D-путь по формуле в заданной системе координат.
  • Доступно 3 типа систем координат – Декартова, Цилиндрическая, Сферическая. Для каждой системы координат доступен свой набор параметров. Так, например, для декартовой системы координат предлагается задать формулы по X, Y, Z, для цилиндрической - по ρ, φ, Z, а для сферической - по ρ, θ, φ.
  • Для всех типов систем координат существует возможность выбора, создания и удаления типа формулы.
  • В команде Измерить реализована возможность измерения между центрами окружностей/дуг окружностей.
  • В операцию По сечениям добавлена возможность обрезать сечения по крайним направляющим и одновременно: сечения и направляющие.
  • В панель Вид для 2D-вида добавлена команда Скрыть все системы координат.
  • В модуль экспорта/импорта добавлена поддержка формата Catia V5_6R2021.
  • Обновлена справка по T-FLEX CAD.
  • Кроме того, изменения затронули работу с таблицами исполнений, редактором переменных, листовым металлом, экспортом/импортом, эскизом и ограничениями, размерами, текстами, командами и операциями 3D моделирования и др.
  • Вместе с обновленной сборкой T-FLEX CAD 17 обновлены инсталляции приложений, а также выпущено приложение T-FLEX Зубчатые передачи.

T-FLEX CAD 17.0.32.0

14 апреля 2021 года компания «Топ Системы» объявила о выпуске обновления системы T-FLEX CAD 17.0.32.0.

В сборке T-FLEX CAD 17.0.32.0 были улучшены стабильность работы и производительность системы, а также реализованы замечания и предложения пользователей.

В операцию по сечениям добавлена группа "Тонкостенный элемент", позволяющая управлять толщиной создаваемого тела, также в операцию добавлена возможность синхронизации контуров по минимальному кручению.

В окно "Состав изделия" в режиме коллективной работы с T-FLEX DOCs добавлена команда "Открыть".

Реализована поддержка импорта форматов Rhino V7 и JT V10.5.

Обновлена справка по T-FLEX CAD. Кроме того, изменения затронули работу с 3D-сценой, экспортом/импортом IGES, STEP, Parasolid, SolidWorks, эскизом и ограничениями, листовым металлом, проекциями, размерами, текстами, редактором переменных, операциями 3D-моделирования (Спираль, Массивы, Булева и др.), сборками, системными окнами, API и др.

T-FLEX CAD 17.0.30.0

5 апреля 2021 года российская компания «Топ Системы» объявила о выпуске второго большого обновления САПР T-FLEX CAD 17 и приложений.

По информации компании, в системе и приложениях оптимизирована стабильность и производительность, а также добавлены различные возможности и обновлена существующая функциональность.

Среди ключевых изменений T-FLEX CAD можно выделить следующие:

  • 2D проекции
    • Продолжены работы по обновлению интерфейса диалога параметров для оптимизации комфорта работы. Для всех типов проекций реализован предварительный просмотр при создании и визуализация их границ, что позволяет сразу оценить правильность выбранного проекционного вида и габаритные размеры после создания.
    • Реализована возможность проецирования траекторий сценариев разборки (при наличии сценариев в модели). Стиль линий траекторий можно настроить в параметрах проекции.
    • Обновлён механизм создания разрывов – добавлены манипуляторы, реализовано динамическое изменение параметров через редактор переменных.

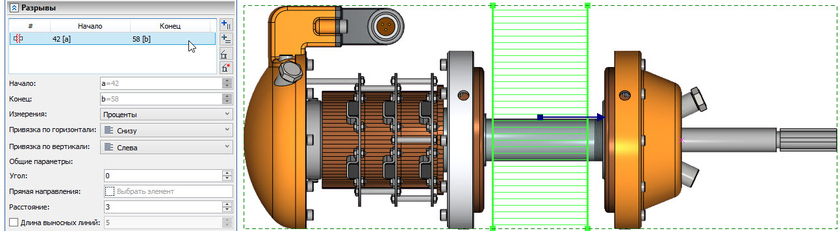

Механизм создания разрывов
    • Оптимизирован механизм привязки элементов оформления к проекции – при построении непараметрических чертежей элементы оформления автоматически привязываются к проекции при выборе её элементов. Также можно активировать проекцию, чтобы создать элемент оформления в пространстве проекции. В результате проекция перемещается вместе со всеми элементами оформления, даже явно к ней не привязанным.
    • Добавлена функциональность создания обрезанного вида, позволяющая обрезать уже созданную проекцию по выбранному контуру. Кроме того, реализована функция отложенного пересчёта проекционных видов.
    • В один из двух доступных механизмов параметризации - Редактор эскизов - добавлены команды для построения параллелограмма и пазов различными способами. Команды создания пазов позволяет автоматизировать рутинные действия при проектировании типовых вырезов и отверстий.

  • 3D моделирование. В инструментах 3D моделирования обновлена операция По сечениям:

    • В операции обновлён интерфейс диалога параметров, который позволяет более гибко и удобно управлять параметрами и выбранными элементами.
    • Реализован динамический просмотр операции, а также добавлены манипуляторы.
    • Появилась возможность выбирать неплоские сечения.

  • Реализован выбор траектории между сечениями, что позволяет вместо нескольких направляющих создать одну – траекторию. В этом случае система автоматически рассчитает геометрию поверхностей между сечениями с разной геометрией.

    • Если траектория или направляющие выходят за пределы сечения – можно воспользоваться функцией обрезки траектории и направляющих. Такой подход позволяет использовать более гибко ранее созданную опорную геометрию в качестве вспомогательной для формирования тел или поверхностей по сечениям.
    • Кроме того, обновлён набор граничных условий для выбранных сечений.
    • В операции Отсечение добавлена возможность управлять направлением сечения с помощью переменной.
    • В операцию Разделение на тела добавлена возможность выбирать тела, которые необходимо оставить при разделении. Остальные тела удаляются из сцены и дерева модели.
    • В команду Рабочая плоскость добавлена возможность построения рабочей плоскости параллельно экрану.

Рабочая плоскость
    • В команде построения 3D Узла появилась возможность создания 3D узла в геометрическом центре грани.

  • Работа со сборками

    • Оптимизирована работа при работе в контексте больших сборок через окно Структура сборки.
    • При проектировании методом сверху-вниз в контекстное меню Грани элемента добавлена возможность Чертить на грани исходного фрагмента и Показать в контексте исходного фрагмента.
    • Добавлена возможность перемещения группы объектов с заданной исходной и целевой точками через механизм преобразований, а также возможность использования команды создания сопряжений для позиционирования объектов без создания самого сопряжения.

  • Коллективная работа под управлением T-FLEX DOCs

    • Добавлены инструментальные панели в окно просмотра 3D модели в T-FLEX DOCs.
    • Доступны Измерения, Замечания, Управление разборкой, Вид.

Коллективная работа под управлением T-FLEX DOCs
    • Добавлена возможность выхода на справочник T-FLEX DOCs при генерации ТТ через Оформление, а также диалог выбора параметров открытия документов при перетаскивании файлов из T-FLEX DOCs в окно T-FLEX CAD аналогичный диалогу для локальных файлов. Для файлов, доступных для взятия на редактирование, диалог будет появляться вместо прежнего окна с вопросом "Взять файл в редактирование?".

  • Материалы

    • В окно по работе с библиотеками материалов добавлена возможность сопоставления материалов документа с материалами выбранной библиотеки; для ортотропных материалов добавлены дополнительные параметры.

  • Экспорт/импорт. В обновлении поддерживаются следующие форматы чтения и записи данных:

    • Импорт и прямое чтение файлов САПР SolidWorks 2021
    • Импорта формата для аддитивного производства 3MF – в качестве 3D изображения
    • Импорт/экспорт формата NX Unigraphics 1953

  • Навигация, настройки, интерфейс

    • На панель Вид добавлена возможность увеличения/уменьшения шрифта в 3D сцене, а для смены ориентации листа при 2D проектировании используется переключатель вместо выпадающего списка.
    • Добавлена возможность настройки прозрачности при динамической подсветке граней тел в 3D сцене в системных настройках.

  • В окно Информация для операций добавлено отображение количества граней, рёбер и вершин.

    • В команду изменения размера страницы добавлена кнопка Чертить на рабочей плоскости для быстрого перехода к черчению после определения размера и положения РП.
    • Для оптимизации переключения страниц при их большом количестве в область закладок страниц добавлена кнопка с выпадающим меню.
    • В диалоговые окна операций По сечениям, По траектории, Сглаживание рёбер добавлены всплывающие подсказки, описывающие работу выбранной опции операции:

  • Учебное пособие

    • Обновлены уроки в поставочном учебном пособии. Обновленные возможности были также реализованы и в прикладных системах.

Среди ключевых изменений приложения T-FLEX Электротехника можно выделить следующие:

  • Обновлённая команда создания соединителей. В обновлённом приложении T-FLEX Электротехника соединители имеют несколько настроенных видов графики для схем. Одно УГО, являющееся упрощённым, предназначено для применения соединителей в общих схемах, а также схемах соединений, насыщенных коммутационными элементами. Другое УГО представлено в виде таблицы с настраиваемым набором колонок, где для каждого контакта предусмотрена своя ячейка. Теперь оба этих вида графики хранятся в одном файле и по умолчанию формируются системой автоматически в момент работы пользователя над составом соединителя.

Обновлённая команда создания соединителей
  • Также доступно поконтактное изображение соединителя, при котором каждый контакт изображается в виде собственного УГО.
  • Переключение между видами графики доступно на всех этапах работы с изделием: как при создании соединителя, так и при вставке готового изделия в схему.
  • В УГО соединителей в табличном представлении добавлена колонка Адрес внешний, предназначенная для указания адресов подключений, находящихся за пределами текущего изделия. Её заполнение выполняется вручную в режиме редактирования соединителя.
  • Автоматическое округление длин КИ в отчётах. Реализовано автоматическое округление длин сегментов жгута и КИ в отчётах и чертежах. Для этого в команду Параметры документа в блок настроек 3D добавлена группа параметров Кабельные изделия. Округление выполняется с выбираемой пользователем точностью, возможно округление в запас («только вверх»), округление длин в документах всех типов производится строго согласованно.
  • Проектирование жгута в контексте сборки. Жгут, входящий в сборочную единицу, теперь можно проектировать с привязкой к элементам основной сборки, так как в команде Изделие в 3D появился доступ к схеме сборочной единицы. Доступ появляется, если сборочная единица открыта в контексте сборки. Для реализации задачи необходимо открыть фрагмент жгута в контексте сборки, запустить команду Изделие в 3D, выбрать элемент на схеме жгута, а затем выбрать 3D-коннекторы из сборки верхнего уровня. Коннекторы поступят в сборочную единицу как ссылочные элементы. Дальнейшая методика работы аналогична проектированию не электрических изделий методом сверху-вниз.

Среди ключевых изменений приложения T-FLEX Анализ можно выделить следующие:

  • Добавлен выбор вариантов решения с учётом теории толстых и тонких оболочек.
  • Доработан диалог выбора тел или операций для отображения результатов с коэффициентами запаса.
  • Завершена работа по унификации материалов документа с материалами задач T-FLEX Анализа. Теперь любой материал, применяемый к задаче, является материалом документа.
  • Для решения задач КЭ-анализа в том числе реализована функциональность по сопоставлению материалов.
  • Обновлены уроки в поставочном учебном пособии.

Среди ключевых изменений приложения T-FLEX Динамика можно выделить следующие:

  • Добавлена возможность использования графиков для задания нагрузки "Перемещение" в задачах Динамики.
  • Расчёт кинетической энергии. Для датчиков Тело добавлена возможность расчёта кинетической энергии с последующим созданием результата в виде графика.
  • Добавлена возможность учёта контактов для тел с сопряжениями.

Среди ключевых изменений приложения T-FLEX ЧПУ можно выделить следующие:

  • 5D обработка. В 5D позиционной «карман» с заданием тела детали в виде 3D фрагмента добавлена возможность изменения ВИ от слоя к слою.
  • 3D зонная обработка. Для 3D зонной цилиндрической "поверхности вращения" с заданием тела детали как 3D фрагмента реализовано управление ВИ как в пределах слоя, так и от слоя к слою.
  • 5D обработка. Добавлен алгоритм для 5D режима, описанный выше.
  • 3D фрагмент в качестве детали.При использовании 3D фрагмента в качестве детали реализовано точное задание первого (верхнего) слоя.
  • 5D обработка. Реализовано использование режима "5-ти координатная" с опцией "карман".
  • Обрезка телами. Добавлена обрезка телами в карман с опцией "плоскость 2.5D".
  • 2.5D обработка. В электроэрозионной и лазерной обработках добавлена опция Непрерывное резание.
  • 2.5D обработка. В электроэрозионной и лазерной обработках с выбором изображения добавлена возможность выбора детали, с которой начинается обработка.
  • 2.5D обработка. В электроэрозионной и лазерной обработках с выбором изображения добавлена возможность задания отдельных участков замкнутых контуров в произвольном порядке.
  • Карандашная обработка. Реализована возможность использования инструментального фрагмента с верхней режущей кромкой для карандашной обработки.
  • Тип схода/захода. В заход/cход по дуге в переключатель направления дуги добавлена позиция "Авто". Теперь проверка на зарез выполняется только при положении переключателя "Авто", что позволяет при необходимости установить направление дуги вручную.
  • 5D карман, 5D зонная обработка, 3D спираль, зачистка с фиксированной высотой гребешка. Реализована возможность использования инструмента с верхним скруглением.
  • Контроль зарезов. Реализована возможность учёта не режущей части инструмента.
  • Контроль зарезов. Реализована возможность использования параметрического 3D фрагмента в качестве инструмента.
  • 5D зонная обработка. Реализована возможность обработки фасок верхней или нижней режущей кромкой инструмента.
  • 5D зонная обработка. Добавлен переключатель направления "локального припуска".
  • 5D зонная обработка. Для 5D зонной с типом прохода Спираль реализована возможность задания 3D путей с резкими изломами.
  • 5D зонная обработка. Для 5D зонной с типом прохода Спираль реализована возможность наклона фрезы на заданный угол.
  • 3D врезание, 5D врезание, подвод/отвод и сход/заход с множественным выбором траекторий. Теперь из 1-й траектории в остальные копируются только измененные параметры.
  • 3D зонная "карман" и "поверхность вращения". Добавлена возможность выбора 2-х незамкнутых 3D путей, а также реализована возможность эффективного удлинения задающих 3D путей по касательной.
  • 5D зонная обработка. Реализована возможность одновременного использования поперечного отступа «по величине» и «в проходах».
  • Автоопределение оптимального вектора инструмента. Добавлена возможность автоопределения оптимального вектора инструмента для каждой точкитраектории.

2020

Официальный релиз T-FLEX CAD 17

Российская компания «Топ Системы», отечественный разработчик комплексных решений автоматизации проектирования, подготовки и управления производством, 27 июля 2020 года объявила о выпуске 17-ой версии системы автоматизированного проектирования T-FLEX CAD и приложений.

T-FLEX CAD 17

По информации компании, основные цели разработки 17-й версии системы продиктованы поставленной перед компанией «Топ Системы» стратегической задачей повышения конкурентоспособности системы для использования T FLEX CAD в компаниях, разрабатывающих и производящих сложные наукоёмкие изделия. Причём система должна использоваться для проектирования «основных», то есть наиболее сложных изделий.

В числе ключевых возможностей, ставших доступными в 17-й версии T-FLEX CAD:

  • Работа с большими сборками
    • Здесь традиционно приоритетом являются: оптимизация производительности, размеров файлов, использования ресурсов; загрузка геометрии по необходимости.

  • Функции по формированию сложной геометрии

    • Основные доработки, выполненные в этом направлении, затрагивают: возможности основных формообразующих операций; операции поверхностного моделирования; операции для работы с проволочной геометрией; генерацию «аэродинамических» поверхностей и кривых.

  • Средства контроля качества моделей и анализа геометрии

    • Реализован принципиально механизм «Контроль качества»; расширен перечень доступных методов анализа геометрии; улучшены команды измерения и анализа геометрии; добавлено большое число графических элементов, помогающих пользователям выполнять эти функции (меток, графиков, эпюр и т. д.).

  • Функции класса MultiCAD

    • В связи с тем, что на июль 2020 года всё чаще T-FLEX CAD используется в окружении других CAD систем, было много сделано для обеспечения их совместного использования: доработана функциональность импорта моделей в «родных» форматах этих систем; улучшены возможности использования файлов таких систем, как NX, Catia, Creo, SolidWorks и т. д., в составе сборок T-FLEX CAD без какой-либо конвертации с сохранением ассоциативных связей и возможности обновления.

  • Средства разработки 3D документов c PMI

    • Расширен перечень типов, поддерживаемых PMI; улучшены возможности переноса 3D PMI на проекции/виды.

  • Механизмы параметризации

    • Реализован механизм параметрических массивов фрагментов, обеспечивающих регулярное размещение фрагментов, каждый экземпляр которых может отличаться от оригинала значениями внешних (управляющих) переменных. В результате в системе появился механизм параметризации.

  • Средства коллективной работы

    • Механизм динамических сборок обеспечивает возможности конфигурирования изделий, находящихся под управлением T-FLEX DOCs, обеспечивая таким образом функции коллективной разработки изделий. Полностью переработанный механизм по работе с замечаниями позволяет формировать замечания к моделям CAD системы непосредственно в T-FLEX DOCs. То есть часть объектов CAD системы полностью контролируются информационной системой.

  • Улучшена эргономичность системы

T-FLEX CAD 17

Обновленные функции были также добавлены к полному набору встраиваемых в T-FLEX CAD приложений, которые предлагают набор специализированных инженерных решений: T-FLEX Анализ, T-FLEX Динамика, T-FLEX ЧПУ, T-FLEX Электротехника, T-FLEX VR, T-FLEX Библиотеки и T-FLEX Viewer. T-FLEX CAD 17 и встраиваемые в него приложения являются частью единого комплекса T-FLEX PLM и обеспечивают удобную коллективную работу совместно с обновленной версией T-FLEX DOCs 17 при разработке изделий различной сложности.

T-FLEX CAD 16.0.70.0

Выпущено обновление T-FLEX CAD 16.0.70.0. Об этом 2 июля 2020 года сообщила компания Top Systems.

В сборке T-FLEX CAD 16.0.70.0 улучшены стабильность работы и производительность системы, а также реализованы замечания и предложения пользователей.

  • обновлён импорт/экспорт и прямое чтение файлов сторонних САПР и нейтральных форматов – поддерживаются обновлённые форматы CATIA V5 R2020, Inventor 2021, ACIS 2020, JT 10.3;
  • реализовано управление источником света (вкл./выкл.) при выполнении анимации разборки;
  • обновлена библиотека стандартных элементов – реализованы пожелания и замечания пользователей.

Также изменения затронули работу с импортом форматов STEP и DXF, листовым металлом, работу с массивами, 3D и 2D Фрагментами, штриховками, размерами, эскизом и др.

T-FLEX CAD 16.0.65.0

15 апреля 2020 года компания «Топ Системы» представила обновленную версию T-FLEX CAD 16.0.65.0, в которой в библиотеку стандартных изделий добавлено адаптивное болтовое соединение с возможностью выполнения расчётов:

T-FLEX CAD 16.0.65.0

Как отметили в «Топ Системы», в представленной версии решения поддерживаются следующие стандарты:

  • Болты: ГОСТ 7795-70, ГОСТ 7796-70, ГОСТ 7798-70, ГОСТ 7805-70, ГОСТ 7808-70, ГОСТ 7811-70, ГОСТ 15589-70, ГОСТ 15589-70, ГОСТ 15590-70, ГОСТ 15591-70.
  • Шайбы: ГОСТ 6402-70, ГОСТ 6958-78, ГОСТ 9065-75, ГОСТ 9649-78, ГОСТ 10450-78, ГОСТ 11371-78.
  • Гайки: ГОСТ 5915-70, ГОСТ 5916-70, ГОСТ 5918-73, ГОСТ 5919-73, ГОСТ 5929-70, ГОСТ 5931-70, ГОСТ 5933-73, ГОСТ 5935-73, ГОСТ 5927-70, ГОСТ 15521-70, ГОСТ 15522-70, ГОСТ 15523-70, ГОСТ 15524-70, ГОСТ 15525-70, ГОСТ 15526-70, ГОСТ 2524-70, ГОСТ 2526-70, ГОСТ 2528-73, ГОСТ 9064-75, ГОСТ 10495-80.

Реализовано три вида нагружения:

  • Осевое с затяжкой гайкой
  • Поперечное с зазором
  • Поперечное без зазора

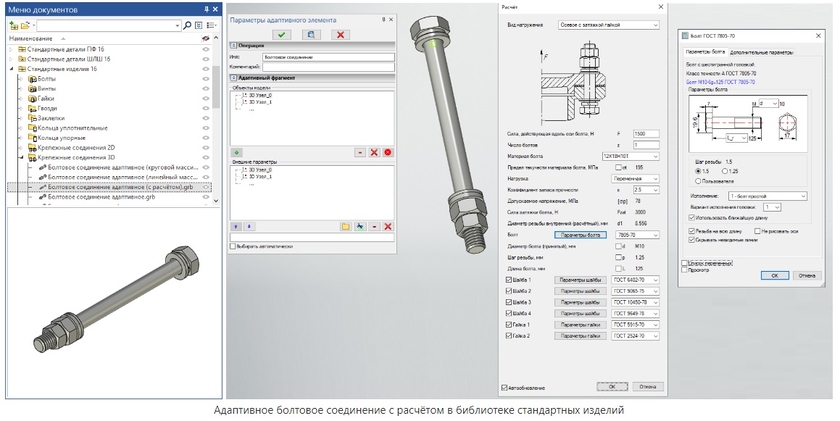

T-FLEX CAD 16.0.65.0

Осевое нагружение с затяжкой гайкой (болт затянут, внешняя нагрузка раскрывает стык деталей). Например, болты для крепления крышек резервуаров, нагруженных давлением жидкости или газа. Затяжка болтов должна обеспечивать герметичность соединения или нераскрытие стыка под нагрузкой. После приложения внешней нагрузки к затянутому соединению болт дополнительно растягивается на некоторую величину, а деформация сжатия деталей уменьшается на эту ту же величину.

T-FLEX CAD 16.0.65.0

Поперечное нагружение с зазором. Внешняя нагрузка F уравновешивается силами трения в стыке, образованными от затяжки болта. В соединении, в котором болт поставлен с зазором, внешняя нагрузка не передается на болт. Поэтому болт рассчитывается только на статическую прочность по силе затяжки даже при переменной нагрузке (влияние переменной нагрузки учитывается повышением коэффициентов запаса).

T-FLEX CAD 16.0.65.0

Поперечное нагружение без зазора. При расчетах силы трения в стыке не учитывают, потому что затяжка болта не обязательна. Стрежень болта рассчитывают по напряжениям среза и смятия.

T-FLEX CAD 16.0.65.0

В общем случае пользователь может указать действующую силу на болт, число болтов, выбрать материал (материал можно выбрать из списка или же ввести предел текучести материала вручную). Затем система автоматически, согласно выбранному стандарту на болт, подберет необходимый диаметр, который в дальнейшем можно вручную уточнить.

T-FLEX CAD 16.0.65.0

Составом болтового соединения можно опционально управлять:

T-FLEX CAD 16.0.65.0

Для работы с адаптивным болтовым соединением с расчётами нужно загрузить последнюю версию библиотек стандартных элементов.

Обзор возможностей готовящегося релиза T-FLEX CAD 17

30 марта 2020 года компания «Топ Системы» представила подробный обзор возможностей предстоящего релиза САПР T-FLEX CAD 17. Презентация обновленной САПР T-FLEX CAD состоится 26 мая 2020 года в Москве.

По информации компании, разработка обновленной системы выполнялась по нескольким основным направлениям: инструменты по работе с большими сборками; коллективная работа с T-FLEX DOCs; обновленная функциональность по 3D моделированию, включая разработку инструментов для создания поверхностей и 3D каркасов, обновлённые операции 3D моделирования; обновленные механизмы создания замечаний и контроля качества; обновлённые инструменты измерений и много другое.

Были проведены следующие мероприятия по улучшению работы со сборками:

  • Ускорение открытия файлов до 10 раз и более. Особенно улучшения проявляются при работе с большими сборками;

Модель содержит структуру сборки, структуру изделия, при проектировании сложных деталей использовались операции поверхностного моделирования, в модели широко использованы стандартные изделия (заклёпки, крепёж) из библиотеки стандартных изделий, использовалась функциональность создания трубопроводов и электропроводки, сборочные узлы выполнены с высокой степенью детализации. Кроме того, модель загружена в PDM-систему – для коллективной работы с ней.

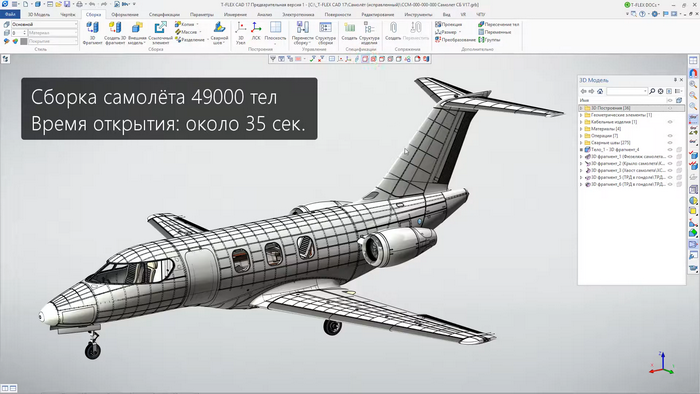

Рис. 1 Модель самолёта в T-FLEX CAD
  • Уменьшение расхода памяти при загрузке сборок;
  • Режим больших сборок работает в прозрачном для пользователя режиме;
  • Появились команды для управления сборками, позволяющие выбирать, какую геометрию загружать:

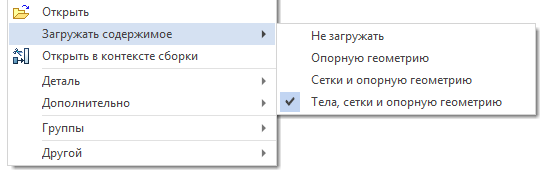

Рис. 2 Новые команды по загрузке сборок
  • Добавлен механизм прерывание процесса загрузки файлов:

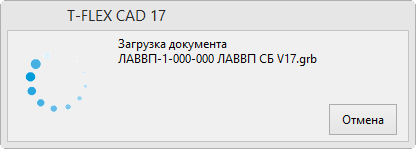

Рис. 3 Возможность отмены открытия файла в T-FLEX CAD 17
  • Поддерживается параллельная загрузка сеток (поддержка многопоточности);
  • Ускорен импорт файлов из других САПР.

Одним из основных векторов развития системы является разработка инструментов для коллективной работы над проектами. Это и обновленные режимы коллективной работы с T-FLEX DOCs, и обновленный механизм для создания замечаний, а также оптимизация работы со сборками, доработка окон управления сборками. В целом T-FLEX CAD 17 стал максимально интегрированным в T-FLEX DOCs – T-FLEX CAD 17 полностью встраивается в интерфейс T-FLEX DOCs, что позволяет использовать возможности САПР по созданию замечаний, измерений и др. функций внутри PDM-системы без перехода в другое окно и открытия других программ .

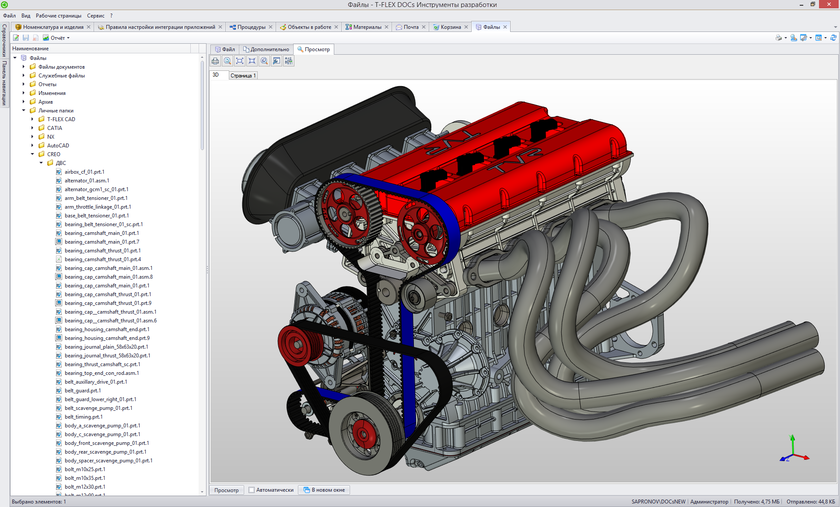

Рис. 4 Коллективная работа в T-FLEX CAD 17 под управлением в T-FLEX DOCs 17

Всем известный по T-FLEX CAD механизм по созданию аннотаций претерпел существенные изменения. Фактически, был создан об инструмент, получивший название Замечания.

  • Механизм замечаний теперь работает и в 3D, и в 2D;
  • Добавлена функция красного карандаша, которая позволяет пользователю рисовать замечания как на 3D моделях, так и на 2D чертежах. Поддерживает ввод пальцем и пером на сенсорных мониторах и графических планшетах;
  • Добавлено вспомогательное окно «Замечания», позволяющее работать с объектами замечаний в прозрачном режиме и контролировать их создание;
  • Появилась возможность создания замечаний как в T-FLEX CAD, так и непосредственно в системе T-FLEX DOCs в режиме коллективной работы.

Рис. 5 3D и 2D замечания в T-FLEX CAD 17
  • Добавлены инструменты и улучшены существующие по поверхностному моделированию (поверхность смещения, переходная поверхность, продолжение по закону, сшивка и др.);
  • Добавлены твердотельные операции и улучшены имеющиеся операции и команды (тело смещения, оболочка, вращение, булева операция, по траектории, отсечение);
  • Добавлены инструменты по работе с 3D кривыми и улучшены существующие (соединительная кривая, кривая по двум проекциям, изопараметрическая кривая, коническая кривая, 3D профиль, 3D узел и др.) – что позволяет работать с проволочной геометрией на следующем уровне;
  • Реализована возможность модификации проволочной геометрии (скругление, удлинение, обрезка) с отображением в дереве 3D модели.

Рис. 6 Операции 3D поверхностного моделирования. Работа с каркасами

В первую очередь инструмент предназначен для нормоконтролёров и конструкторов, а также служб безопасности предприятий. Включает в себя:

  • Автоматическую проверку нормоконтролёра и конструктора: проверка шрифтов, толщин линий, наличия размеров, технических требований, отсутствие «подогнанных размеров» (когда номинал исправлен вручную), отсутствие пересечения тел, отсутствие ошибок пересчёта модели и переменных, и т.д.;
  • Автоматическая проверка файлов на сокрытие секретной информации, что необходимо для службы безопасности;
  • Поддержка возможности расширения состава проверок с использованием открытых механизмов (Open API).

Рис. 7 Окно параметров контроля качества

Реализовано запрашиваемое пользователями представление дерева 3D модели «В порядке создания элементов», что делает T-FLEX CAD более универсальным инструментом:

Рис. 8 Дерево модели в порядке создания элементов

Инструмент измерений выведен на следующий уровень функциональности:

  • Полностью переработан диалог команды, доступен выбор единиц измерения;
  • Добавлена возможность создания меток и декораций для измеряемых объектов, что повышает наглядность, удобство и скорость получения результата измерений 2D и 3D объектов;
  • Добавлены функции измерений (включая измерения 3D кривых, объём пересечения тел, создания 3D узлов внутри команды и др.);
  • Добавлена возможность сохранения результатов измерений в виде объектов, отображаемых в составе модели и обновляемых при её изменении.

Рис. 9 Использование меток при измерении сборочного узла

Селекция на чертежах и в 3D сцене стала удобнее и эффективнее, появились обновленные инструменты:

  • Добавлены способы выбора объектов: охватывающий прямоугольник, секущий прямоугольник, замкнутая кривая, секущая кривая;
  • Добавлен режим выбора гладких последовательностей;
  • Добавлена опция управления выбора невидимых элементов (например, граней, полностью заслонённых другими гранями;
  • Обновленные режимы выбора работают прозрачно во всех командах системы.

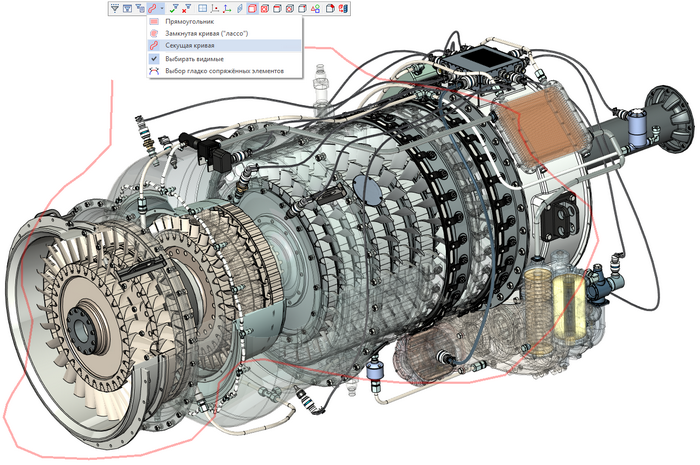

Рис. 10 Селекция объектов в 3D сцене

Продолжает развиваться направление по совершенствованию параметрических возможностей системы.

Выражения редактора переменных теперь поддерживают работу с единицами измерения.

Рис. 11 Редактор переменных
Рис. 12 Выбор единицы измерения
Рис. 13 Использование единиц измерения в параметрах объекта

Добавлены функции быстрой раскраски 3D модели, когда, например, нужно на 3D модели визуально разделить разные материалы. Назначение цветов и прозрачности выполняется в специальном режиме визуализации; работает без пересчёта модели.

Рис. 14 Раскраска модели с помощью обновленного инструмента

Бесплатный просмотрщик файлов T-FLEX Viewer получил обновленные возможности по работе с файлами и управлению моделью:

  • Доступность модуля измерений и расчёта масс-инерционных характеристик;
  • Профессиональное использование механизмов работы с замечаниями (рецензирования), включая функцию красного карандаша;
  • Управление визуальными свойствами и поиск объектов в 3D сцене и дереве 3D модели;
  • Возможность применение 3D сечений, плоскостей обрезки;
  • Обновленная стартовая страница делает работу с последними запущенными файлами более удобной[1].

Рис. 15 Рабочее место пилота в T-FLEX Viewer 17

2019: T-FLEX CAD 16.0.35.0

15 февраля 2019 года компания «Топ Системы» представила обновлённую версию T-FLEX CAD 16.0.35.0, в которой появились дополнительные возможности, были улучшены стабильность работы и производительность системы, а также реализованы замечания и предложения пользователей.

Появившиеся возможности, отмеченные разработчиком:

  • Опция изменения высоты прямоугольника в параграф-тексте «Уместить текст».

Если параграф-текст не вписывается по высоте в прямоугольник, с помощью этой опции возможно уменьшение размера текста – при этом изменяется размер текста по умолчанию.

Опция предназначена в первую очередь для того, чтобы наименование/обозначение изделия умещались в форматках чертежей, подчеркнул разработчик.

  • Поддержка открытия файлов сторонних САПР через API T-FLEX CAD, а также просмотр файлов сторонних САПР в T-FLEX DOCs без наличия сторонних программ (при наличии лицензии на T-FLEX CAD).


  • Доработка анализа пересечений тел. Опция «Учитывать самопересечения». Система позволяет исключать из анализа пересечений самопересечения – например, когда 3D-фрагмент имеет больше одного тела, пересекающихся между собой. По умолчанию опция включена.
  • Копирование записи из шаблона отчёта/спецификации в сборке при создании отчёта/спецификации.

При создании отчёта/спецификации, если в шаблоне есть структура изделия, из неё можно скопировать записи в текущий документ. При этом в документе шаблона можно использовать переменные – при копировании они заменятся переменными сборки.

В результате появляется возможность создавать раздел Документация с указанием входящих в сборку документов, например, ведомости покупных изделий. Для работы описанной функции необходимо внести изменения в базовые шаблоны отчётов/спецификаций.

  • Обновление библиотеки стандартных изделий. Пружины

В библиотеку стандартных изделий добавлены пружины сжатия и растяжения. Пружины вставляются в сборку в виде 3D-фрагментов по аналогии с остальными элементами библиотек.

В обновлении библиотек доступно два типа пружин: пружины сжатия:

и пружины растяжения:

Предварительно пружину можно рассчитать, введя исходные параметры.

В целом, со слов разработчика, методика работы с библиотекой пружин сведена к выполнению нескольких простых шагов:

  • Выбору класса пружин
  • Вводу исходных данных:
  • Выбору витка с подходящими параметрами, материала проволоки, направление навивки, группы прочности, параметров крайних витков и др.
  • Выполнению проверки на соударение витков
  • Вводу параметров чертежа и 3D-модели.

Результаты расчёта пружины отображаются в специальном диалоге.

Как отметили в «Топ Системы», в следующих обновлениях библиотека пружин будет дополнена другими типами.

2018

T-FLEX CAD 2D+

В декабре 2018 года компания «Топ Системы» представила обновленную систему параметрического проектирования T-FLEX CAD 2D+ в комплексе T-FLEX PLM, которая имеет полную совместимость с полнофункциональной версией T-FLEX CAD и обладает всеми средствами параметризации и возможностью чтения форматов сторонних систем САПР.

T-FLEX CAD 2D+

В компании «Топ Системы» сделали вывод, что чертежи, как результат процесса проектирования, не утратили актуальности (хоть и стали электронными). В то же время, они перестали быть основой проектных данных. Другими словами, проектирование всё реже начинается с создания чертежа — чаще это 3D-модель, которая превращается в чертеж по мере необходимости и, как правило, на заключительных этапах процесса. Кроме того, в конструкцию любые изменения тоже вносятся и согласовываются именно на уровне исходной 3D-модели, а задача чертежа — максимально корректно отобразить эти изменения, по возможности, не требуя от пользователя дополнительных трудозатрат.

Анализ данной ситуации привел разработчиков компании «Топ Системы» к достаточно очевидным выводам. Первое — средства 2D-проектирования фактически представляют собой вспомогательное решение, неразрывно связанное с 3D-моделями. Второе — исключение из предыдущего правила составляют лишь случаи, когда инструмент 2D-моделирования не только может быть использован как простая «чертилка», но и обладает качествами полноценной системы проектирования, предлагая пользователю развитые инструменты автоматизации. Естественной реакцией на данные вызовы времени стал выпуск обновленной версии системы параметрического проектирования T-FLEX CAD 2D+.

Согласно заявлению разработчика, система T-FLEX CAD 2D+ соответствует требованиям достаточно большого числа пользователей, занимающихся конструкторско-технологической подготовкой производства. При этом данный продукт по-прежнему является доступным решением. В нем были объединены функции, ранее доступные в системах T-FLEX CAD 2D и T-FLEX CAD SE, которые предлагались компанией «Топ Системы» в составе комплекса T-FLEX PLM предыдущих версий.

T-FLEX CAD 2D+ в комплексе T-FLEX PLM+

Одновременно с этим в состав функциональности обновленного продукта вошли все функции, обеспечивающие возможности по оформлению чертежей и параметрическому проектированию, представленные в составе T-FLEX CAD 16.

В «Топ Системы» отметили совместимость обновленного продукта с полнофункциональной версией T-FLEX CAD. Пользователь может открыть файл, выполненный коллегой в полнофункциональной версии T-FLEX CAD, внести необходимые доработки (например, создать и оформить проекции 3D-модели) и сохранить этот файл в систему управления инженерными данными T-FLEX DOCs. После этого коллега сможет продолжить работу. При этом данные модели не теряются, T-FLEX CAD 2D+ читает и сохраняет данные без потерь.

Кроме того, модель может содержать и данные других продуктов, например T-FLEX ЧПУ, T-FLEX Анализ или T-FLEX Электротехника. В случае их наличия такие данные также будут сохранены без каких-либо потерь. Это свойство системы, по мнению разработчика, является большим плюсом при организации процесса коллективной работы над сложными изделиями. Такие возможности существуют за счет того, что T-FLEX CAD 2D+, как T-FLEX CAD и другие продукты линейки T-FLEX, построены на основе единого инженерного ядра, входящего в состав инженерной программной платформы T-FLEX PLM.

Следующим важным свойством системы, также базирующимся на платформенном подходе, является поддержка всех сторонних форматов файлов, которые умеет читать T-FLEX CAD в представленной версии. На рисунке приведен перечень форматов, которые может открыть система без необходимости наличия на компьютере каких-либо лицензий на другие системы, в которых были созданы файлы. Кроме того, в данный список добавится и формат системы «КОМПАС-График», правда только в том случае, если на компьютере установлена эта система, отметили в «Топ Системы».

Доступные форматы импорта

По утверждению разработчика, решение оптимально приспособлено для заводов и любых производственных предприятий, сотрудничающих с различными проектными организациями и конструкторскими бюро. В формате какой бы CAD-системы ни пришли исходные данные, система T-FLEX CAD 2D+ позволяет их открыть, обработать и передать дальше по цепочке технологической подготовки производства. Разработчиком также отмечено развитие T-FLEX CAD 2D+ в области функциональности черчения как такового. Все доработки T-FLEX CAD 16 без каких-либо сокращений относятся и к T-FLEX CAD 2D+. Некоторые из них:

  • обновленный редактор эскизов, использующий модернизированный механизм объектных привязок;
  • полностью переработанный редактор сплайнов, использующий точные математические алгоритмы и позволяющий работать с сопряжениями и другими характеристиками кривых;
  • обновленная функциональность обрезки и удлинения кривых;
  • команды, обеспечивающие построение кривых смещения, в том числе с использованием законов смещения, задаваемых пользователем;
  • команды оформления чертежей в соответствии со стандартами. В системе было выполнено множество доработок с целью улучшения функциональности оформления чертежных документов.

Различные способы параметризации чертежа в системе T-FLEX 2D +

Важным инструментом в составе системы T-FLEX CAD 2D+, по мнению разработчика, являются средства оформления проекций по 3D-модели. Эти инструменты значительно доработаны, повышено их быстродействие и точность работы.

2D-проекция турбореактивного двигателя

Также в «Топ Системы» подчеркнули, что в составе T-FLEX CAD 2D+ доступны все инструменты параметризации, традиционно являющиеся наиболее сильной стороной T-FLEX CAD. В версии 16 они также были существенно доработаны, в частности:

  • добавлен механизм вариационной параметризации, позволяющий задавать отношения между элементами чертежа при помощи объектов-ограничений. Этот механизм, как и другие средства параметризации, помимо создания параметрических контуров для 3D-операций (для полной версии T-FLEX CAD), доступен для использования и на обычных страницах чертежа. В комбинации с «традиционными» для системы инструментами геометрической параметризации он обеспечивает возможности «гибридной» параметризации;
  • в дополнение к механизму вариационной параметризации полностью переработаны средства автопараметризации. Они преобразованы в автоматическое создание ограничений и управляющих размеров;
  • доработаны традиционные для T-FLEX CAD средства параметризации. В частности, улучшена наглядность управления параметрическими отношениями;
  • реализованы команды создания параметрических массивов элементов, позволяющие получать копии элементов с параметрическим изменением;
  • улучшен редактор переменных. В частности, реализована подсветка синтаксиса выражений; обеспечивается выполнение функций, доступных в выражениях; стали более удобными средства конструирования выражений; обеспечивается контекстно-зависимый вызов справки по функциям.

Параметрические инструменты, имеющиеся в составе T-FLEX CAD 2D+, позволяют использовать систему в качестве современного высокопроизводительного инструмента автоматизации. Пользователи имеют возможность разработки корпоративных библиотек параметрических элементов, а также создания собственных расчетных модулей, включаемых в состав системы в виде как отдельных параметрических моделей, так и программных модулей, разработанных на макроязыке или на основе программного интерфейса системы (Open API), доступного любому пользователю системы, подчеркнул разработчик.

Помимо перечисленных возможностей, система T-FLEX CAD 2D+ позволяет управлять параметрическими 3D-моделями через диалоги управления, использовать полученную анимацию для составления инструкций по сборке изделия, а также формировать фотореалистичные изображения по созданным и импортированным 3D-моделям, используя встроенные инструменты на основе CPU и GPU, отметили в «Топ Системы».

Пример фотореалистичного изображения

Любой программный продукт линейки T-FLEX не только решает свойственные ему задачи, но и обеспечивает «бесшовное» слияние со всеми остальными функциональными системами программного комплекса. Результатом такой организации единого информационного пространства предприятия является высокая эффективность всего процесса проектирования и подготовки производства, а также значительное снижение числа проблем, традиционно возникающих на стыках различных систем, которые участвуют в PLM-цепочке, утверждает разработчик.

Обновленный PLM-компонент от Appius для интеграции с T-FLEX CAD

11 декабря 2018 года компания Appius представила обновленную версию PLM-компонента для интеграции с системой параметрического твердотельного моделирования T-FLEX CAD. PLM-компонент предназначен для сохранения конструкторских данных в единое информационное пространство системы Appius-PLM и является неотъемлемым инструментом при создании цифрового двойника изделия. За счет автоматизации и двухсторонней интеграции процесс разработки изделий и аккумулирования инженерных данных происходит гораздо быстрее, вместе с тем снижается количество ошибок на конструкторском этапе подготовки производства, утверждает разработчик. Подробнее здесь.

T-FLEX CAD 16

18 июля 2018 года компания «Топ Системы» объявила о выпуске 16 версии системы T-FLEX CAD.

Согласно заявлению разработчика, T-FLEX CAD 16 имеет развитые средства параметрического проектирования и инструменты эскизирования на основе размерной параметризации. T-FLEX CAD 16 обеспечивает высокую гибкость и производительность в области проектирования и подготовки производства.

T-FLEX CAD 16


В «Топ Системы» отметили, что система T-FLEX CAD 16 получила развитие средств 3D моделирования. Были существенно переработаны уже существующие команды, а также добавлены команды, обеспечивающие решение задач самых требовательных пользователей. Средства 2D моделирования и черчения были улучшены благодаря переработанному набору команд эскизирования, инструментам вариационного параметрического проектирования, обновлённым командам для построения и оформления чертежей. T-FLEX CAD 16 обеспечивает высокий уровень совместимости с другими системами, поддерживая различные форматы, включая форматы последних версий ведущих систем проектирования, а также ряд независимых форматов файлов.

В T-FLEX CAD 16 усилена функциональность по работе с листовым металлом. Улучшения коснулись интерфейса и общего комфорта при работе с командами листового металла, повышения производительности и ускорения расчёта операций, используемых при моделировании изделий из листового металла. Также были разработаны дополнительные операции, обеспечивающие развитие этой функциональности.

В T-FLEX CAD 16 получили существенное развитие многие команды по работе со сборками. Благодаря чему процесс моделирования сложных изделий требует от разработчика меньше времени и усилий. Улучшения коснулись общей производительности операций по работе со сборками, удобства инструментов для создания и редактирования деталей в контексте сборки, расширения возможностей по заимствованию геометрии одних компонентов сборки при проектировании других, повышения эффективности доступа к любым объектам на всю глубину иерархии структуры изделия, отметили в «Топ Системы».

По информации, предоставленной разработчиком, появилась T-FLEX Электротехника, полностью встроенная в интерфейс T-FLEX CAD система, предоставляющая широкий спектр инструментов для разработки электрических систем: от построения принципиальных схем до полноценного 3D проектирования электротехнических изделий. Система обеспечивает размещения 3D моделей электрических компонентов в контексте механической составляющей изделия, создание и прокладку проводов, кабелей и жгутов, автоматизированное формирование выходных документов, таких как схема соединений, схема подключений, перечень элементов и др.

Дополнительные функции были добавлены в системы T-FLEX Анализ, T-FLEX Динамика, T-FLEX Раскрой и T-FLEX CAM, системы комплекса T-FLEX PLM, тесно связанные с функциональностью T-FLEX CAD, которые предлагают широкий набор специализированных инженерных решений, уточнили в «Топ Системы».

Появилось приложение T-FLEX VR, которое использует современные инновационные технологии, позволяет видеть проекты в среде виртуальной реальности, вести процесс проектирования, включая анимацию и анализ полученных конструкций.

T-FLEX CAD 16 полностью построен на единой программной платформе T-FLEX PLM и обеспечивает сквозное управления структурой проектируемого изделия и автоматическое формирование спецификаций, ведомостей и других выходных конструкторских документов.

2017

В версии 15.1 реализована поддержка форматов файлов основных зарубежных САПР

В августе 2017 года российская компания «Топ Системы», объявила о выпуске очередного обновления системы проектирования T-FLEX CAD.

Ключевой особенностью версии 15.1 стала возможность прямого чтения файлов форматов всех основных зарубежных систем данного класса:

Реализована поддержка самых последних версий указанных систем. Кроме того, разработчики «Топ Систем» планируют обеспечивать поддержку всех вновь выпускаемых версий не позднее трёх-четырёх месяцев с момента официального выпуска соответствующей CAD-системы.

T-FLEX CAD 15.1: интерфейс

Помимо форматов систем проектирования, обновлённый T-FLEX CAD обеспечивает возможность чтения основных обменных форматов, в частности:

  • STEP AP 203/214/242
  • IGES
  • JT
  • 3D XML
  • ACIS
  • IFC
  • и целого ряда других.

В результате пользователи системы T-FLEX CAD могут через обычную команду открытия файла загрузить модель любого из указанных форматов и работать с ней так, как если бы она была создана в системе T-FLEX CAD. При этом обеспечивается чтение данных следующих типов: твёрдые, листовые и проволочные тела, фасетные объекты (сетки), объекты PMI (размеры и другие обозначения), материалы с их свойствами (как физическими, так и визуальными).

Для более детального управления параметрами чтения данных предусмотрена специальная команда, позволяющая производить настройку параметров чтения отдельно для каждого из форматов. При этом для выполнения чтения данных не требуется наличия соответствующих систем на компьютере и/или в сети, как и лицензий на это ПО. T-FLEX CAD обеспечивает преобразование данных при помощи собственных инструментов.

Модуль T-FLEX CAD VR интегрирован в состав CAD

19 мая 2017 года компания «Топ Системы» заявила о создании интегрированного модуля для использования технологий виртуальной реальности (VR) при работе с САПР T-FLEX CAD.

Разработчики компании «Топ Системы» создали дополнительный модуль T-FLEX CAD VR. Он помогает работать с 3D-изображением в виртуальном пространстве посредством шлема виртуальной реальности HTC Vive. Модель в виртуальном пространстве изменяется мгновенно при любых изменениях модели – добавлении, удалении перемещении объектов сцены, проигрывании сценариев анимации сборки/разборки и т.д. Навигация внутри виртуального пространства реализована штатными инструментами управления VR-шлемом. Специальным манипулятором пользователь может выбрать требуемый объект сцены для редактирования.

Демонстрация возможностей T-FLEX CAD VR, (2017)

Модуль создан на платформе графической библиотеки стандарта OpenGL. Эта библиотека действует в основе графического интерфейса системы T-FLEX CAD.

Технология T-FLEX CAD VR может использоваться для решения разных задач:

  • виртуальное обучение,
  • создание презентаций готовой продукции и видеоруководств,
  • улучшение эргономики будущих изделий,
  • контроль качества
  • добавление в проект звуковых и текстовых аннотаций.

2016: T-FLEX CAD 15

21 июля 2016 года компания «Топ Системы» объявила о выпуске версии системы автоматизированного проектирования T-FLEX CAD 15.

Система T-FLEX CAD 15 предоставляет ряд улучшений, обусловленных, как потребностями пользователей, так и стратегией развития продукта и продвижения его на рынке. Совершенствования затронули все направления развития системы. Одно из основных достижений — модернизация функций 3D-моделирования. В T-FLEX CAD 15 появились дополнительные команды и алгоритмы моделирования, инструменты по использованию 3D примитивов для быстрого построения модели и многое другое.

Скриншот окна приложения, (2016)

В T-FLEX CAD 15 изменена компоновка главного окна и интерфейс отдельных команд. Изменения проведены для повышения эффективности использования программного обеспечения:

  • современный интерфейс,
  • удобное дерево модели,
  • поддержка мониторов с разрешением 4К
  • другие улучшения, обеспечивающих комфортность работы в системе.

Программное обеспечение работает на последней версии ядра Parasolid и использует высокопроизводительные вычислительные алгоритмы, за счет чего работа с большими сборками, 3D-моделями и проекциями стала эффективнее.

В T-FLEX CAD 15 появились встроенные инструменты по подготовке фотореалистичных изображений, возможности по созданию видеоруководств, расширена функциональность 3D-камер, добавлена поддержка аддитивных технологий (3D-печать).

В продукт добавлена технология «Структурных элементов». Разработчики заявили о наличии инновационных инструментов для создания специализированных систем автоматизированного проектирования трубопроводов, металлоконструкций, электрических схем, строительных и других конструкций.

T-FLEX CAD 15 ориентирована на использование профессионалами в области проектирования, содержит необходимые инструменты для расчета, конструирования и подготовки производства конструкций всех уровней сложности, а расширенные возможности помогают ускорить процесс работы в системе.

2015: T-FLEX CAD прошёл 3D-тестирование VDI на платформе VMware

1 июля 2015 года компания «Топ Системы» сообщила о совместном с российским тестировании системы автоматизированного проектирования T-FLEX CAD в среде VDI на платформе VMware Horizon и vSphere c применением технологи NVIDIA GRID[2].

Помимо основной задачи в ходе тестирования проводились работы по определению оптимального профиля vGPU, достаточного для комфортной работы пользователя 3D-графики в данной конфигурации рабочего места.

В результате тестирования выявлено:

  • Профиль К260. В тестируемой конфигурации данный профиль является самым мощным. В нем пользователю «отдаётся» ½ чипа графической карты. Наибольший комфорт, скорость обработки 3D-графики ожидаемо был достигнут именно при этих настройках.

  • Профиль К240. В нем графический процессор GPU делится уже на 4 части и пользователь получает ¼ от GPU. Комфорт работы и скорость обработки 3D графики более чем приемлемые. Все это позволило определить именно данный профиль оптимальным с точки зрения цена/качество. Использование профиля К240 позволяет разместить 8 пользователей на одной карте GRID К2. Как правило, большинство серверов позволяет установить две такие карты, т.е. количество пользователей возрастает до 16.

  • Профиль К220. Здесь GPU делится уже 8 частей. Соответственно каждый пользователь рассчитывает на 1/8 графической мощи. К одной карте NVIDIA GRID K2 можно подключить 16 пользователей. При использовании данных настроек возникали мелкие недочёты, но визуальные впечатления от работы и скорость обработки 3D-графики были на вполне приемлемом уровне.

Согласно качественной оценке инициаторов теста, vGPU от VMware однозначно «работающее» решение. Технология полностью обеспечивает поддержку всех функций T-FLEX CAD, и пользователи могут эффективно выполнять все действия при работе с чертежами и моделями различной степени

2013: T-FLEX CAD 14

Компания «Топ Системы» сообщила в мае 2013 года о создании собственного модуля интерактивной генерации фотореалистичных изображений в готовящейся к выходу 14-й версии флагманского продукта T-FLEX CAD. Уникальная российская разработка основана на программном движке NVIDIA OptiX, обеспечивающем интерактивную трассировку лучей на графических процессорах NVIDIA.

Возможность создания фотореалистичных моделей становится все более и более востребована в промышленном дизайне. Работа с цифровыми моделями позволяет снизить стоимость разработки прототипов, повысить качество проектов и ускорить выход готовых продуктов на рынок. Между тем, большинство российских и зарубежных приложений для проектирования не располагают подобной функцией. В рамках подготовки к выпуску новой версии параметрической системы автоматизированного проектирования и черчения T-FLEX CAD разработчики компании особое внимание уделили подсистеме визуализации трёхмерных моделей и разработали собственный модуль генерации фотореалистичных изображений.

Image:T-FLEX CAD 14.png

Новый модуль основан на технологии NVIDIA OptiX, использующей вычислительные ресурсы графических процессоров с поддержкой архитектуры NVIDIA CUDA. Он предназначен для генерации качественных фотореалистичных изображений с учётом таких свойств материала, как прозрачность, коэффициент преломления, свойства поверхности и т.д. Ультрабыстрая трассировка лучей на процессорах NVIDIA позволяет сделать процесс создания изображений по-настоящему интерактивным.

При работе с системой генерируемое фотореалистичное изображение выводится в специальное окно системы, в которое картинка выводится в реальном времени, без каких-либо задержек. При изменении модели можно обновить картинку нажатием одной кнопки, увидев изменения с теми же настройками сцены. В этом окне доступны все элементы пользовательского интерфейса T-FLEX CAD – главное меню, панели кнопок, главная панель. Модель в окне можно вращать мышью, как это делается в обычном 3D окне. В то время как, постепенно улучшаясь, генерируется изображение, в другом окне модель можно дорабатывать или редактировать.

Для решения задач генерации фотореалистичных изображений, а также для общего повышения удобства работы, в системе был выполнен ряд доработок, связанных с управлением библиотекой материалов. Работать с библиотеками стало удобнее, в параметры материалов добавлены свойства, необходимые для генерации фотореалистичных изображений, доработаны средства применения материалов к объектам модели – использован механизм перетаскивания, используемые материалы стали доступны для редактирования через окно структуры модели и т.д.

T-FLEX CAD 12

Полнофункциональная система T-FLEX CAD 12 — разработка, построенная на передовых технологиях 3D моделирования и 2D графики, содержащая уникальные и испытанные инструменты для решения задач проектирования изделий по высочайшим стандартам качества.

Новую версию системы отличает значительное увеличение быстродействия, улучшенная визуализация, усовершенствование многих функций и механизмов системы, способствующих быстрому и качественному выполнению самых трудных проектов.

В T-FLEX CAD 12 расширены возможности 3D моделирования и 2D графики, что позволит ускорить процесс проектирования. Оптимизированная технология работы с параметрическими деталями повысит удобство выполнения модификаций проекта, а также оперирование сложными и большими объектами. Система обладает также развитыми инструментами для организации совместной работы.

Инновационные архитектурные решения, на которых основана система T-FLEX CAD 12, обеспечивают значительное повышение устойчивости, качества и производительности программного продукта. В зависимости от используемых аппаратных средств и структуры модели, прирост в быстродействии работы графики может составить от 2-х до 10-ти и более раз по сравнению с предыдущей версией T-FLEX CAD.

В T-FLEX CAD 12 применена более совершенная графическая подсистема, максимально использующая возможности современных видеокарт. Оптимизация работы с видеоданными позволила заметно сократить объемы необходимой оперативной памяти, обеспечивая работу с большими по размеру моделями на тех же аппаратных средствах.

Новый объектно-ориентированный механизм 3D манипуляторов помогает управлять элементами моделей, обеспечивая скорость внесения изменений в проекты.


Набор команд 3D-моделирования в T-FLEX CAD 12 стал еще шире, многие команды и механизмы системы улучшены. Благодаря использованию новейшей версии широко известного ядра Parasolid, операции моделирования, такие как «сглаживание», «выталкивание», «по траектории», «деформация» и многие другие, обрели дополнительные возможности и опции.

Полностью обновлена команда создания пути трубопровода, что существенно облегчит работу инженеров, участвующих в разработке трубопроводных и кабельных систем.

Еще одна новинка системы T-FLEX CAD 12 – механизм Smart Fragment, позволяющий создавать собственные удобные сценарии вставки фрагментов изделия в различных прикладных областях.

В новой версии реализованы сотни улучшений и новых функций, позволяющих сделать работу в системе более комфортной.

Генеральный директор компании «Топ Системы» Кураксин Сергей утверждает: "T-FLEX CAD 12 поможет нашим пользователям вывести процесс моделирования на новый уровень производительности и эффективности, что, в свою очередь, окажет положительное влияние на работу их предприятий в целом».

2011: T-FLEX CAD 3D

В ОАО «Российская корпорация ракетно-космического приборостроения и информационных систем» под председательством заместителя Председателя Правительства Российской Федерации Сергея Борисовича Иванова прошло в июле 2011 года заседание Совета генеральных и главных конструкторов, ведущих ученых и специалистов в области высокотехнологичных секторов экономики при Правительстве Российской Федерации.

На повестке дня стоял вопрос об эффективном использовании отечественных информационных технологий, созданных на основе «облачных вычислений», включая электронное сопровождение на всех этапах жизненного цикла инновационной конкурентоспособной продукции, выпускаемой предприятиями различных отраслей промышленности и малым бизнесом.

В рамках данного мероприятия была успешно продемонстрирована работа программного продукта T-FLEX CAD 3D в Облаке ОАО «Российские космические системы». Демонстрация проводилась на примере изделия ОАО «Российские космические системы», созданного сотрудниками предприятия при участии специалистов компании «Топ Системы».

Стоит отметить, что облако ОАО «Российские космические системы» соответствует международному стандарту NIST Cloud Computing v15 и уникально для России, так как позволяет развертывать любые операционные системы, мгновенно масштабировать ИТ-инфраструктуру и производить сложные вычисления, обеспечивая инновационным стартапам минимальные инвестиции в момент запуска и в процессе развития. Программное ядро облака является оригинальной российской разработкой.

Компания «Топ Системы» сотрудничает с большим количеством российских предприятий аэрокосмической области в целях повышения инновационной составляющей при реализации стратегии поддержки жизненного цикла изделий.На текущий момент компания «Топ Системы» предлагает целый ряд программных продуктов, которые позволяют полностью сформировать программную основу для реализации любых инженерных задач стоящих перед предприятием. Лежащий в основе PLM-комплекса набор программ T-FLEX CAD/CAM/CAE/CAPP/PDM/CRM позволяет не только организовать работу на всех этапах жизненного цикла изделия, но и расширить стандартные границы PLM возможностями по управлению всеми сопутствующими процессами. Комплекс программ, поставляемый компанией «Топ Системы» - позволяет организовать единую среду конструкторского и технологического документооборота, проектирования и подготовки производства.

Примечания

  1. T-FLEX CAD 17 – НОВАЯ ОТЕЧЕСТВЕННАЯ САПР УЖЕ НА ПОРОГЕ
  2. Технология NVIDIA GRID позволяет проводить аппаратную виртуализацию GPU - множество пользователей могут совместно использовать один GPU, получая полноценную производительность


ПРОЕКТЫ (5) ИНТЕГРАТОРЫ (2) СМ. ТАКЖЕ (25)


Распределение вендоров по количеству проектов внедрений (систем, проектов) с учётом партнёров

За всю историю
2021 год
2022 год
2023 год
Текущий год

  PTV Group (3, 9)
  АСКОН (4, 7)
  Ansys (5, 4)
  CSoft Development (СиСофт Девелопмент) (3, 3)
  Витро Софт (Vitro Software) (1, 3)
  Другие (16, 19)

  АСКОН (3, 9)
  Нанософт разработка (3, 3)
  Нанософт (3, 2)
  Autodesk (3, 2)
  PTV Group (2, 2)
  Другие (7, 9)

Распределение систем по количеству проектов, не включая партнерские решения

За всю историю
2021 год
2022 год
2023 год
Текущий год

  КОМПАС-3D - 60
  Vitro-CAD - 31
  Siemens NX - 26
  PTV Visum - 25
  PTV Vissim - 23
  Другие 500

  PTV Visum - 7
  PTV Vissim - 7
  Pilot-BIM - 5
  Vitro-CAD - 3
  ABB RobotStudio - 2
  Другие 30

Распределение вендоров по количеству проектов внедрений (систем, проектов) с учётом партнёров

За всю историю
2021 год
2022 год
2023 год
Текущий год

  АСКОН (1, 2)
  Top Systems (Топ Системы) (1, 1)
  Аппиус (Appius) (1, 1)
  Онланта (1, 1)
  Другие (0, 0)

  Dassault Systemes (1, 1)
  Top Systems (Топ Системы) (1, 1)
  Другие (0, 0)
